Disesuaikan Siri 32300 Galas roller tirus Pengeluar, Kilang

Siri 32300

The 32300 Series Tirus Roller Bearing adalah galas boleh dipisahkan berkapasiti tinggi yang direka untuk menguruskan beban jejarian dan paksi yang ketara secara serentak. Siri ini menampilkan geometri dalaman yang curam di mana sudut sentuhan laluan perlumbaan dalam (kon), laluan perlumbaan luar (cawan), dan penggelek tirus bertumpu pada puncak biasa pada paksi galas. Reka bentuk khusus ini memastikan gerakan guling yang benar dan geseran rendah semasa operasi. Dihasilkan daripada keluli krom ketulenan tinggi, siri 32300 dicirikan oleh keratan rentasnya yang lebih besar dan diameter penggelek yang lebih besar berbanding siri standard, memberikan kapasiti pembawa beban yang dipertingkatkan dan ketegaran struktur. Galas ini biasanya dipasang secara berpasangan untuk mencapai kekangan paksi dua hala, menjadikannya komponen asas dalam penghantaran kuasa mekanikal tugas berat dan pemasangan gandar kenderaan.

Hantar Pertanyaan

Spesifikasi Teknikal dan Profil Prestasi: 32300 Series Tirus Roller Bearing

Kelebihan Teknikal Teras

Pengurusan Beban Gabungan: Direka untuk menyokong daya tujahan dan jejari bermagnitud tinggi melalui pengoptimuman sudut sentuhan tirus .
Komponen Boleh Dipisahkan: Cawan dan pemasangan kon (penggelek dan sangkar) boleh dipasang secara bebas, memudahkan penyelenggaraan dan pelarasan kelegaan ketepatan .
Kestabilan Dimensi Tinggi: Proses rawatan haba khusus memastikan galas mengekalkannya toleransi geometri di bawah keadaan terma yang berubah-ubah.
Geseran Operasi Rendah: Laluan perlumbaan tanah ketepatan meminimumkan kekasaran permukaan, mengurangkan tork dan pembentukan haba semasa putaran berkelajuan tinggi .

Ciri-ciri Teknikal

Spesifikasi Bahan	Keluli Galas Kromium Karbon Tinggi GCr15
Bahan Sangkar	Keluli Tekan / Loyang Bermesin (Bergantung pada Aplikasi)
Gred Ketepatan	P0 (Biasa), P6, P5
Jenis Memuatkan	Jejari Tinggi Paksi Satu Arah
Julat Suhu	-30°C hingga 120°C (Pelinciran Standard)

Senario Aplikasi Utama

Powertrains Automotif: Hab roda trak tugas berat, pembezaan , dan sistem penghantaran.
Jentera Perindustrian: Komponen utama dalam unit pengurangan kotak gear , kilang bergolek dan peralatan perlombongan.
Peralatan Pembinaan: Disepadukan ke dalam pemasangan pemacu akhir jengkaut dan jentolak yang diperlukan rintangan beban kejutan .
Kejuruteraan Pertanian: Titik pangsi tekanan tinggi dan aci pemacu dalam traktor dan jentera penuaian.

Protokol Pemasangan dan Penyelenggaraan

Penyimpanan dan Pengendalian

Galas hendaklah disimpan dalam persekitaran yang bersih dan kering dengan a suhu malar untuk mengelakkan pemeluwapan lembapan. Salutan gris pelindung asal mesti kekal utuh; jangan keluarkan pembungkusan anti karat sehingga saat pemasangan. Elakkan tindanan menegak melebihi ketinggian yang ditentukan untuk mengelakkan ubah bentuk elips daripada cincin.

Langkah Berjaga-jaga Penggunaan

Pelarasan Kelegaan Paksi: Semasa perhimpunan, endplay atau pramuat mesti ditetapkan dengan tepat mengikut spesifikasi pengilang untuk mengelakkan keletihan pramatang atau terlalu panas.
Kawalan Pencemaran: Pastikan perumah dan aci bebas daripada zarah yang melelas; memanfaatkan meterai yang serasi untuk mengekalkan ketulenan pelincir dalam persekitaran luar atau berdebu.
Pemilihan pelinciran: guna Bahan tambahan Tekanan Melampau (EP). dalam gris untuk aplikasi yang melibatkan beban hentakan yang berat untuk mengekalkan lapisan minyak yang mencukupi antara penggelek dan laluan lumba.
Pengesahan Penjajaran: pastikan ketumpuan aci ke perumahan berada dalam had yang ditetapkan untuk mengelakkan pembebanan tepi pada penggelek tirus.

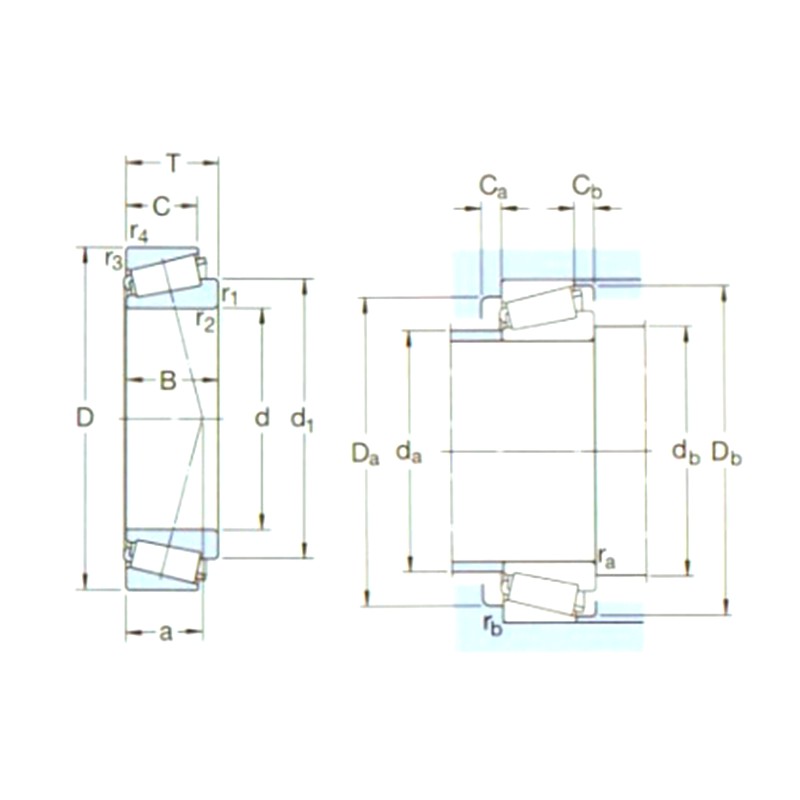

Jawatan	Dimensi utama（mm）			Penilaian beban asas（KN）		Pu	Penilaian kelajuan（rpm）		Berat (Kg)	ISO335	Dimensi （mm）							Dimensi abutment dan fillet （mm）									Nilai
Jawatan	d1	D	B	dyc(Cr)	stc(Cor)	Pu	Penilaian Kelajuan	Mengehadkan Kelajuan	Berat (Kg)	Dimensi (ABMA)	d	d1～	B	C	r1,2(min)	r3,4(min)	a	da(maks)	db(min)	Da(min)	Da(maks)	Db(min)	Ca(min)	Cb(min)	ra(maks)	rb(maks)	e	Y	Yo
32303J2/Q	17	47	20,25	40	33,5	3,65	12000	16000	0,17	2FD	17	30,7	19	16	1	1	12	24	23	39	41	43	3	4	1	1	0,28	2,1	1,1
32304J2/Q	20	52	22,25	51	45,5	5	12000	14000	0,23	2FD	20	34,5	21	18	1,5	1,5	14	27	27	43	45	47	3	4	1,5	1,5	0,3	2	1,1
32305J2	25	62	25,25	60,5	63	7,1	8000	12000	0,36	2FD	25	41,7	24	20	1,5	1,5	15	33	32	52	55	57	3	5	1,5	1,5	0,3	2	1,1
32306J2/Q	30	72	28,75	88	85	9,65	7500	10000	0,55	2FD	30	48,7	27	23	1,5	1,5	18	39	37	59	65	66	3	5,5	1,5	1,5	0,31	1,9	1,1
32307J2/Q	35	80	32,75	95,2	106	12,2	6700	9000	0,73	2FE	35	54,8	31	25	2	1,5	20	44	44	66	71	74	4	7,5	2	1,5	0,31	1,9	1,1
32307BJ2/Q	35	80	32,75	93,5	114	13,2	6300	8500	0,80	5FE	35	59,3	31	25	2	1,5	24	42	44	61	71	76	4	7,5	2	1,5	0,54	1,1	0,6
32307/37BJ2/Q	37	80	32,75	93,5	114	13,2	6300	8500	0,85	-	37	54,8	31	25	2	1,5	20	44	44	66	71	74	4	7,5	2	1,5	0,54	1,1	0,6
32308J2/Q	40	90	35,25	117	140	16	5300	8000	1,00	2FD	40	62,9	33	27	2	1,5	23	51	49	73	81	82	3	8	2	1,5	0,35	1,7	0.9
32309J2/Q	45	100	38,25	140	170	20,4	4800	7000	1,35	2FD	45	70,4	36	30	2	1,5	25	57	53	82	91	93	4	8	2	1,5	0,35	1,7	0.9
32309BJ2/QCL7C	45	100	38,25	156	176	20	5000	6700	1,45	5FD	45	74,8	36	30	2	1,5	30	55	53	76	91	94	5	8	2	1,5	0,54	1,1	0,6
32310J2/Q	50	110	42,25	172	212	24	4300	6300	1,80	2FD	50	77,7	40	33	2,5	2	27	63	60	90	100	102	5	9	2	2	0,35	1,7	0.9
32310TN9	50	110	42,25	172	212	24	4300	6300	1,80	2FD	50	77,7	40	33	2,5	2	27	63	60	90	100	102	5	9	2	2	0,35	1,7	0.9
32310BJ2/QCL7C	50	110	42,25	183	216	24,5	4500	6000	1,85	5FD	50	82,9	40	33	2,5	2	34	62	60	83	100	103	5	9	2	2	0,54	1,1	0,6
32311J2	55	120	45,5	198	250	28,5	4000	5600	2,30	2FD	55	84,6	43	35	2,5	2	29	68	65	99	112	111	5	10,5	2	2	0,35	1,7	0.9
32311BJ2/QCL7C	55	120	45,5	216	260	30	4300	5600	2,50	5FD	55	90,5	43	35	2,5	2	36	67	65	91	112	112	5	10,5	2	2	0,54	1,1	0,6
32312J2/Q	60	130	48,5	229	290	34	3600	5300	2,85	2FD	60	91,7	46	37	3	2,5	31	74	72	107	118	120	6	11,5	2,5	2	0,35	1,7	0.9
32312BJ2/QCL7C	60	130	48,5	255	305	35,5	3800	5000	2,80	5FD	60	98,1	46	37	3	2,5	38	73	72	99	118	122	6	11,5	2,5	2	0,54	1,1	0,6
32313J2/Q	65	140	51	264	335	40	3400	4800	3,45	2GD	65	99,2	48	39	3	2,5	33	80	77	117	128	130	6	12	2,5	2	0,35	1,7	0.9
32313BJ2/QU4CL7CVQ267	65	140	51	285	345	40,5	3600	4800	3,35	5GD	65	105	48	39	3	2,5	41	79	77	107	128	131	6	12	2,5	2	0,54	1,1	0,6
32314J2/Q	70	150	54	297	380	45	3200	4500	4,30	2GD	70	106	51	42	3	2,5	36	86	82	125	138	140	6	12	2,5	2	0,35	1,7	0.9
32314BJ2/QCL7C	70	150	54	325	400	46,5	3400	4300	4,25	5GD	70	113	51	42	3	2,5	44	85	82	115	138	141	7	12	2,5	2	0,54	1,1	0,6
32315J2	75	160	58	336	440	51	3000	4300	5,20	2GD	75	113	55	45	3	2,5	38	92	87	133	148	149	7	13	2,5	2	0,35	1,7	0.9
32315BJ2/QCL7C	75	160	58	380	475	55	3200	4000	5,55	5GD	75	120	55	45	3	2,5	46	90	87	124	148	151	7	13	2,5	2	0,54	1,1	0,6
32316J2	80	170	61,5	380	500	57	3000	4300	6,20	2GD	80	120	58	48	3	2,5	41	98	92	142	158	159	7	13,5	2,5	2	0,35	1,7	0.9
32317J2	85	180	63,5	402	530	60	2800	4000	6,85	2GD	85	126	60	49	4	3	42	103	99	150	166	167	7	14,5	3	2,5	0,35	1,7	0.9
32317BJ2	85	180	63,5	391	560	62	2800	4000	7,50	5GD	85	135	60	49	4	3	52	102	99	138	166	169	7	14,5	3	2,5	0,54	1,1	0,6
32318J2	90	190	67,5	457	610	67	2600	4000	8,40	2GD	90	133	64	53	4	3	44	109	105	157	176	177	7	14,5	3	2,5	0,35	1,7	0.9
32319J2	95	200	71,5	501	670	72	2400	3400	11,0	2GD	95	141	67	55	4	3	47	115	110	166	186	186	8	16,5	3	2,5	0,35	1,7	0.9
32320J2	100	215	77,5	572	780	83	2200	3000	12,5	2GD	100	151	73	60	4	3	51	123	115	177	201	200	8	17,5	3	2,5	0,35	1,7	0.9
32321J2	105	225	81,5	605	815	85	2000	3000	14,5	2GD	105	158	77	63	4	3	53	129	120	185	211	209	9	18,5	3	2,5	0,35	1,7	0.9
32322	110	240	84,5	627	830	86,5	1900	2800	17,0	2GD	110	168	80	65	4	3	55	137	125	198	226	222	9	19,5	3	2,5	0,35	1,7	0.9
32324J2	120	260	90,5	792	1120	110	1800	2600	21,5	2GD	120	181	86	69	4	3	60	148	135	213	245	239	9	21,5	3	2,5	0,35	1,7	0.9
