Disesuaikan Siri 23200 Galas roller sfera Pengeluar, Kilang

Siri 23200

Galas penggelek sfera siri 23200 adalah sejenis galas yang sesuai untuk beban berat dan keadaan beban kejutan, dengan prestasi penjajaran diri yang sangat baik, yang secara automatik boleh melaraskan ralat sudut yang dijana oleh galas akibat salah jajaran aci atau salah jajaran perumahan. Penggelek galas ini berbentuk sfera, dan laluan lumba cincin dalam dan luar juga berbentuk sfera, yang membolehkan mereka mengagihkan beban dengan berkesan, mengurangkan geseran dan haus, dan memanjangkan hayat perkhidmatan. Siri 23200 biasanya digunakan dalam bidang perindustrian, seperti jentera perlombongan, peralatan metalurgi, penghantar tinggi dan persekitaran boleh ubah suai, penghantar dan jentera berat. kelajuan dan keperluan kerja suhu yang melampau.

Hantar Pertanyaan

23200 Siri Spherical Roller Bearing

Galas penggelek sfera siri 23200 menampung beban jejarian dan beban paksi dua hala melalui konfigurasi penggelek simetri dua barisnya. Lingkaran luar menggabungkan laluan lumba sfera yang membolehkan penjajaran diri, mengimbangi ketidakjajaran sudut antara aci dan perumah. Siri ini menampilkan geometri penggelek yang dioptimumkan dengan sangkar loyang atau keluli yang dimesin yang mengekalkan jarak penggelek di bawah keadaan beban yang berbeza-beza. Galas beroperasi dalam julat suhu -30°C hingga 150°C untuk penahan keluli standard. Setiap unit termasuk profil logaritma pada penggelek dan laluan lumba untuk mengurangkan tegasan tepi. Kumpulan pelepasan dalaman CN adalah standard, dengan C3 dan C4 tersedia mengikut spesifikasi. Penarafan beban mengikut kaedah pengiraan ISO 281.

Kelebihan Teras

Pampasan salah jajaran sehingga 2 darjah dalam keadaan statik atau 1.5 darjah dalam operasi dinamik
Susunan penggelek dua baris mengagihkan beban jejarian merentasi dua talian sesentuh
Parameter dimensi boleh ditukar ganti mengikut piawaian ISO 15:2017
Keluli galas yang dikeraskan dengan kekerasan permukaan 58-62 HRC
Cincin dalam boleh tanggal untuk dipasang pada lengan penyesuai silinder atau tirus

Ciri-ciri Produk

Julat diameter gerudi	40 mm hingga 200 mm
Julat diameter luar	80 mm hingga 420 mm
Julat lebar	23 mm hingga 138 mm
Penilaian beban dinamik (C)	98 kN hingga 1680 kN
Penilaian beban statik (C0)	127 kN hingga 2360 kN
Mengehadkan kelajuan (gris)	2000 rpm hingga 5000 rpm
Mengehadkan kelajuan (minyak)	2600 rpm hingga 6700 rpm
Pilihan bahan sangkar	Loyang, keluli, poliamida
Kelas pelepasan dalaman	CN, C3, C4

Senario Aplikasi

Skrin bergetar dan pemacu sipi dalam pemprosesan agregat
Kotak gear industri dengan keperluan pesongan aci
Aci utama turbin angin dan mekanisme yaw/pitch
Gulungan pembuatan kertas dan silinder pengeringan
Penghantar melombong dengan rentang aci yang panjang
Peralatan tuangan berterusan kilang keluli

Soalan Lazim

Apakah kaedah pelinciran yang digunakan untuk siri 23200?

Pelinciran gris dengan sabun kompleks litium gred 2 atau 3 NLGI adalah standard untuk kelajuan di bawah 70% daripada kelajuan mengehadkan. Peredaran minyak atau pelinciran mandi minyak digunakan apabila suhu operasi melebihi 100°C atau kelajuan menghampiri nilai had.

Bagaimana untuk memilih pelepasan dalaman yang betul?

Kelegaan CN sesuai dengan suhu operasi biasa antara 20°C dan 80°C dengan aci keluli. Kelegaan C3 terpakai apabila perbezaan suhu antara cincin dalam dan perumah melebihi 15°C atau apabila muat gangguan melebihi 0.05% daripada diameter aci.

Apakah yang menunjukkan keperluan penggantian bearing?

Peningkatan dalam amplitud getaran operasi melebihi ambang ISO 10816-3, kenaikan suhu perumahan galas melebihi 95°C di bawah beban yang konsisten, atau pengisaran logam yang boleh didengar semasa putaran.

Langkah Berjaga-jaga Pemasangan

Kaedah pemasangan

Gunakan pemanas aruhan untuk mengembangkan cincin dalam secara seragam. Suhu pemanasan maksimum terhad kepada 110°C untuk keluli galas standard. Jangan melebihi 120°C untuk mengelakkan kesan pembajaan pada kekerasan.

Syor muat aci

Untuk aplikasi aci berputar, gunakan muat gangguan dengan toleransi f6 atau m6. Untuk aplikasi aci pegun, gunakan pas peralihan h6 atau h7. Toleransi gerek perumahan disyorkan sebagai H7 untuk perumah terbelah atau P6 untuk perumah pepejal.

Selang pelinciran

Tambah semula setiap 1000 waktu operasi atau tempoh tiga bulan dalam keadaan biasa. Untuk suhu ambien melebihi 70°C, kurangkan selang penambahan semula kepada 500 jam.

Keadaan penyimpanan

Simpan dalam pembungkusan asal dengan perencat kakisan utuh. Kelembapan ambien di bawah 65% RH, julat suhu 0°C hingga 40°C. Elakkan menyusun lebih daripada tiga palet.

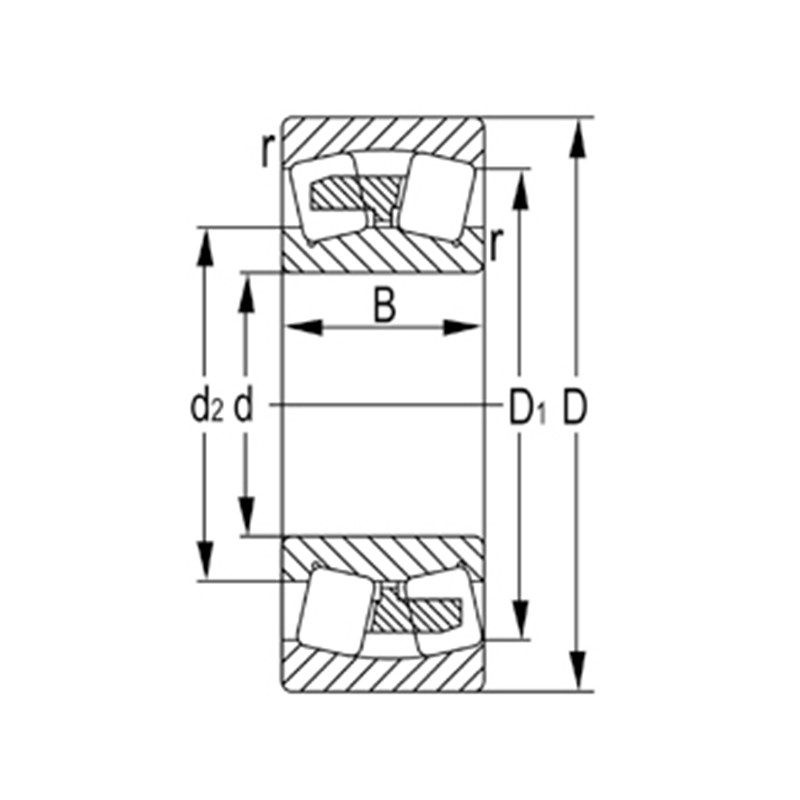

Jawatan	Dimensi Utama(mm)				Penilaian Beban Asas(KN)		Kelajuan Terhad(rpm)		Berat badan
Jawatan	d	D	B	rs min	Dinamik(Cr)	Statik(Cor)	gris	Minyak	(kg)
23218	90	160	52.4	2	315	455	1800	2800	4.45
23218K	90	160	52.4	2	315	455	1800	2800	4.32
23218KW33C3	90	160	52.4	2	315	455	1800	2800	4.32
23218W33C3	90	160	52.4	2	315	455	1800	2800	4.45
23220	100	180	60.3	2.1	405	580	1600	2500	6.47
23220K	100	180	60.3	2.1	405	580	1600	2500	6.28
23220KW33C3	100	180	60.3	2.1	405	580	1600	2500	6.28
23220W33C3	100	180	60.3	2.1	405	580	1600	2500	6.47
23222	110	200	69.8	2.1	515	760	1400	2200	9.71
23222K	110	200	69.8	2.1	515	760	1400	2200	9.43
23222KW33C3	110	200	69.8	2.1	515	760	1400	2200	9.43
23222W33C3	110	200	69.8	2.1	515	760	1400	2200	9.71
23224	120	215	76	2.1	585	880	1300	2000	12.1
23224K	120	215	76	2.1	585	880	1300	2000	11.7
23224KW33C3	120	215	76	2.1	585	880	1300	2000	11.7
23224W33C3	120	215	76	2.1	585	880	1300	2000	12.1
23226	130	230	80	3	685	1060	1200	1900	14.3
23226K	130	230	80	3	685	1060	1200	1900	13.9
23226KW33C3	130	230	80	3	685	1060	1200	1900	13.9
23226W33C3	130	230	80	3	685	1060	1200	1900	14.3
23228	140	250	88	3	805	1270	1100	1700	18.8
23228K	140	250	88	3	805	1270	1100	1700	18.2
23228KW33C3	140	250	88	3	805	1270	1100	1700	18.2
23228W33C3	140	250	88	3	805	1270	1100	1700	18.8
23230	150	270	96	3	935	1460	1000	1600	24.1
23230K	150	270	96	3	935	1460	1000	1600	23.4
23230KW33C3	150	270	96	3	935	1460	1000	1600	23.4
23230W33C3	150	270	96	3	935	1460	1000	1600	24.1
23232	160	290	104	3	1050	1660	960	1500	30
23232K	160	290	104	3	1050	1660	960	1500	29.1
23232KW33C3	160	290	104	3	1050	1660	960	1500	29.1
23232W33C3	160	290	104	3	1050	1660	960	1500	30
23234	170	310	110	4	1180	1960	910	1400	36.8
23234K	170	310	110	4	1180	1960	910	1400	35.7
23234KW33C3	170	310	110	4	1180	1960	910	1400	35.7
23234W33C3	170	310	110	4	1180	1960	910	1400	36.8
23236	180	320	112	4	1230	2000	850	1300	39
23236K	180	320	112	4	1230	2000	850	1300	37.8
23236KW33C3	180	320	112	4	1230	2000	850	1300	37.8
23236W33C3	180	320	112	4	1230	2000	850	1300	39
23238	190	340	120	4	1400	2330	790	1200	47.6
23238K	190	340	120	4	1400	2330	790	1200	46.2
23238KW33C3	190	340	120	4	1400	2330	790	1200	46.2
23238W33C3	190	340	120	4	1400	2330	790	1200	47.6
23240	200	360	128	4	1610	2640	750	1200	57.2
23240K	200	360	128	4	1610	2640	750	1200	55.5
23240KW33C3	200	360	128	4	1610	2640	750	1200	55.5
23240W33C3	200	360	128	4	1610	2640	750	1200	57.2
23244	220	400	144	4	2010	3350	670	1000	80
23244K	220	400	144	4	2010	3350	670	1000	77.6
23244KW33C3	220	400	144	4	2010	3350	670	1000	77.6
23244W33C3	220	400	144	4	2010	3350	670	1000	80
23248	240	440	160	4	2430	4100	610	940	108
23248K	240	440	160	4	2430	4100	610	940	105
23248KW33C3	240	440	160	4	2430	4100	610	940	105
23248W33C3	240	440	160	4	2430	4100	610	940	108
23252	260	480	174	5	2760	4700	560	860	141
23252K	260	480	174	5	2760	4700	560	860	137
23252KW33C3	260	480	174	5	2760	4700	560	860	137
23252W33C3	260	480	174	5	2760	4700	560	860	141
23256	280	500	176	5	2930	5150	510	790	150
23256K	280	500	176	5	2930	5150	510	790	145
23256KW33C3	280	500	176	5	2930	5150	510	790	145
23256W33C3	280	500	176	5	2930	5150	510	790	150
23260	300	540	192	5	3450	6000	470	730	193
23260K	300	540	192	5	3450	6000	470	730	187
23260KW33C3	300	540	192	5	3450	6000	470	730	187
23260W33C3	300	540	192	5	3450	6000	470	730	193
