Disesuaikan GE...LO Galas sfera penghantaran automatik Pengeluar, Kilang

GE...LO

GE...LO galas biasa sfera ialah galas berprestasi tinggi yang digunakan secara meluas dalam bidang kejuruteraan mekanikal dan automasi. Reka bentuknya membolehkan galas menahan beban dalam pelbagai dimensi dan menyesuaikan diri dengan persekitaran kerja yang kompleks. Siri galas ini diperbuat daripada bahan berkualiti tinggi dan mempunyai rintangan haus yang sangat baik dan rintangan kakisan, yang boleh memanjangkan hayat perkhidmatannya dengan berkesan. Selain itu, galas GE...LO mempunyai sifat pelincir sendiri, mengurangkan kos penyelenggaraan dan masa henti, dan meningkatkan kecekapan pengendalian peralatan. Reka bentuk sentuhan sferanya yang unik boleh menahan beban jejarian dan paksi yang besar dan sesuai untuk operasi dalam keadaan getaran dan kejutan. Ia digunakan secara meluas dalam aeroangkasa, pembuatan kereta, peralatan metalurgi dan peralatan industri lain untuk menyediakan sokongan yang stabil dan boleh dipercayai untuk pelbagai jentera.

Hantar Pertanyaan

PLAIN SHERIKAL · AUTOMOTIF · BEBAS PENYELENGGARAAN

GE...LO Transmisi Automatik Spherical Plain Bearing

pelincir sendiri keluli pada PTFE toleran salah jajaran

Galas biasa sfera siri GE...LO direka khusus untuk aplikasi transmisi automatik di mana gerakan berayun, beban tinggi dan akses penyelenggaraan terhad merupakan faktor kritikal. Menampilkan permukaan gelongsor komposit keluli pada PTFE, galas menyediakan operasi bebas penyelenggaraan dengan rintangan haus yang sangat baik dan pekali geseran yang rendah. Reka bentuk cincin dalam sfera mengimbangi ketidakjajaran sudut antara aci dan perumah, mengurangkan tekanan pada komponen penghantaran di sekeliling. Galas ini dipralincirkan dengan gris khas yang kekal berkesan merentasi julat suhu yang luas dari -40°C hingga 150°C. Penamaan LO menunjukkan galas dilengkapi dengan alur pelinciran dan lubang di gelang luar, membenarkan pelinciran semula jika diperlukan. Aplikasi biasa termasuk pangsi pemilih anjakan, sambungan pautan dan titik pelekap penggerak dalam transmisi automatik moden.

Permukaan gelongsor komposit PTFE

Antara muka keluli pada PTFE menyediakan geseran rendah dan operasi bebas penyelenggaraan dengan rintangan haus yang sangat baik di bawah beban berayun.

Pampasan salah jajaran

Lingkaran dalam sfera menampung salah jajaran sudut sehingga 6 darjah, mengurangkan tekanan pada komponen penghantaran dan pautan.

Keupayaan pelinciran semula

Penamaan LO termasuk alur pelinciran dan lubang di gelang luar untuk penambahan semula pilihan dalam aplikasi yang menuntut.

Julat suhu yang luas

Beroperasi dari -40°C hingga 150°C, serasi dengan cecair transmisi automatik (ATF) dan keadaan kitaran haba yang melampau.

Spesifikasi teknikal

Diameter lubang 10mm - 50mm

Diameter luar 20mm - 75mm

Julat lebar 8mm - 28mm

Permukaan gelongsor Komposit keluli pada PTFE

Sudut salah jajaran Sehingga 6 darjah

Penilaian beban dinamik 12kN - 80kN

Kedudukan beban statik 25kN - 160kN

Julat suhu -40°C hingga 150°C

Ciri pelinciran LO (lubang alur di gelang luar)

bahan GCr15 / SAE 52100 dengan salutan PTFE

Senario aplikasi

Anjakan pangsi pemilih

Titik pangsi untuk pautan pemilihan gear dalam badan injap transmisi automatik dan mekanisme anjakan.

Titik pelekap penggerak

Titik sokongan untuk penggerak hidraulik dan elektrik yang mengawal klac dan penglibatan gear.

Sambungan sendi

Titik sambungan antara komponen penghantaran yang memerlukan pergerakan sudut terhad.

Pemasangan pam dan injap

Sokongan untuk pangsi pam hidraulik dan komponen kereta api injap dalam transmisi automatik.

Pertanyaan teknikal

Apakah yang dimaksudkan dengan sebutan LO dalam GE...LO galas?

LO menunjukkan bearing dilengkapi dengan alur pelinciran dan lubang pelinciran di gelang luar. Ini membolehkan pelinciran semula semasa selang perkhidmatan jika aplikasi memerlukan kitaran penyelenggaraan yang dilanjutkan atau jika galas terdedah kepada tahap pencemaran yang tinggi.

Apakah hayat perkhidmatan biasa galas GE...LO?

Di bawah keadaan operasi biasa dengan penjajaran dan beban yang betul, galas GE...LO memberikan hayat perkhidmatan melebihi 500,000 kitaran ayunan. Permukaan gelongsor komposit PTFE memberikan rintangan haus yang sangat baik dan mengekalkan geseran rendah sepanjang hayat operasi galas.

Bolehkah galas GE...LO beroperasi tanpa pelinciran semula?

Ya, permukaan gelongsor komposit PTFE menyediakan pelinciran yang wujud, menjadikan galas bebas penyelenggaraan untuk kebanyakan aplikasi. Ciri LO ialah keupayaan pilihan untuk keadaan operasi yang teruk, bukan keperluan untuk perkhidmatan biasa.

Apakah sudut salah jajaran maksimum untuk galas GE...LO?

Galas GE...LO boleh menampung penjajaran sudut sehingga 6 darjah antara aci dan perumah. Melebihi had ini boleh menyebabkan pemuatan tepi dan mengurangkan prestasi galas dan hayat perkhidmatan.

Kekerasan aci

Kekerasan aci yang disyorkan ialah 58-62 HRC dengan kekasaran permukaan Ra ≤ 0.4 µm untuk prestasi komposit PTFE yang optimum.

Toleransi lubang perumahan

Toleransi perumahan yang disyorkan ialah H7 untuk aplikasi standard. Pastikan gerek bebas daripada burr dan tepi tajam.

Keserasian pelinciran

Komposit PTFE serasi dengan kebanyakan cecair transmisi automatik. Elakkan pelarut dan bahan kimia agresif yang boleh merosakkan lapisan PTFE.

Penyimpanan

Simpan dalam pembungkusan asal dalam persekitaran yang bersih dan kering. Elakkan pendedahan kepada habuk dan bahan cemar yang mungkin terbenam dalam permukaan PTFE.

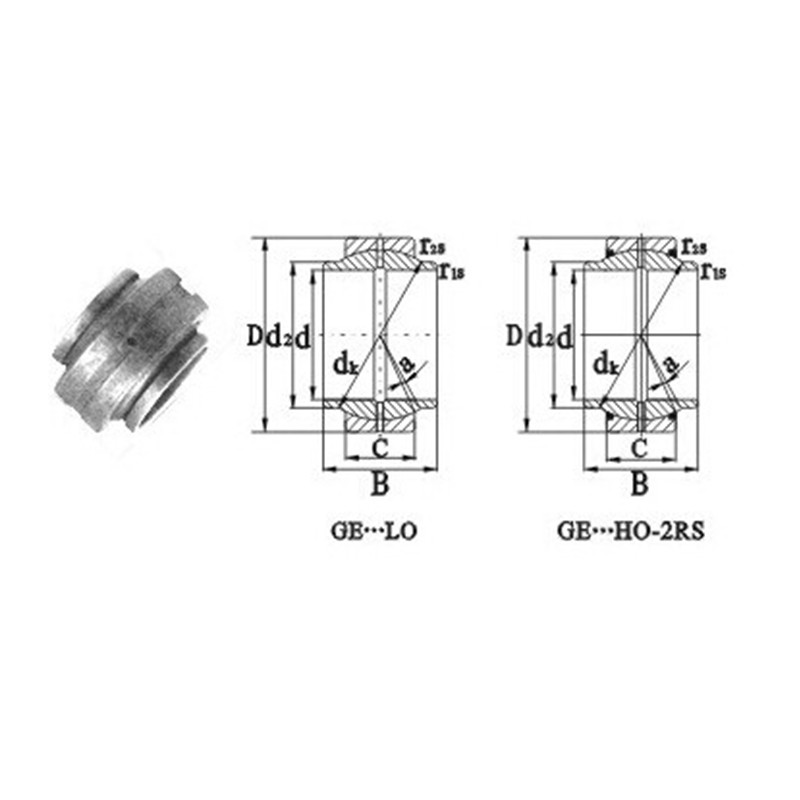

Jawatan	Dimensi (mm)								α· ≈	Penilaian Muatan (KN)		Berat (kg)
Jawatan	d	d2 min	D	B	C	dk	r1s min	r2s min	α· ≈	C	CO	Berat (kg)
GE20LO	20	25	35	20	12	29	0.3	0.3	4	30	146	0.07
GE25LO	25	30	42	25	16	35.5	0.6	0.6	4	48	240	0.12
GE32LO	32	38	52	32	18	44	0.6	1	4	67	335	0.2
GB40LO	40	46	62	40	22	53	0.6	1	4	100	500	0.34
GE50LO	50	57	75	50	28	66	0.6	1	4	156	780	0.56
GE63LO	63	71.5	95	63	36	83	0.1	1	4	255	1270	1.2
GE70LO	70	79	105	70	40	92	1	1	4	315	1560	1.7
GE8OLO	80	91	120	80	45	105	1	1	4	400	2000	2.4
GE20HO-2RS	20	24	35	24	12	29	0.2	0.3	3	30	146	0.057
GE25HO-2RS	25	29	42	29	16	35.5	0.2	0.6	3	48	240	0.1
GE30HO-2RS	30	34.2	47	30	18	40.7	0.2	0.6	3	62	310	0.14
GE35HO-2RS	35	40	55	35	20	47	0.3	1	3	80	400	0.24
GE40HO-2RS	40	45	62	38	22	53	0.3	1	3	100	500	0.29
GE45HO-2RS	45	51.5	68	40	25	60	0.3	1	3	127	640	0.43
GE50HO-2RS	50	56.5	75	43	28	66	0.3	1	3	156	780	0.54
GE60HO-2RS	60	67.7	90	54	36	80	0.3	1	3	245	1220	1.1
GE70HO-2RS	70	78	105	65	40	92	0.3	1	3	315	1560	1.6
GE80HO-2RS	80	90	120	74	45	105	0.3	1	3	400	2000	2.4

GE...LO
