Siri UCT

The Galas Bebola Blok Bantal Siri UCT , sering dirujuk sebagai galas unit ambilan, terdiri daripada mesin ketepatan jenis UCT perumah besi tuang dan galas sisipan keluli krom GCR15 dengan diameter luar sfera. Konfigurasi khusus ini direka bentuk untuk memudahkan pelarasan ketegangan dan penjajaran aci dalam sistem mekanikal. Perumahan ini mempunyai slot gelongsor di sisinya, membolehkan keseluruhan unit bergerak di sepanjang bingkai atau rel. Reka bentuk ini pada asasnya digunakan untuk mengekalkan ketegangan tali pinggang atau melaraskan jarak tengah aci berputar dalam sistem penghantar dan pemasangan penghantaran kuasa.

Hantar Pertanyaan

SsayaRI UCT · MENEGANG · MENJADIKAN DIRI · REKA BENTUK SLAID

Siri UCT Rangka Unit Penegangan dengan Sisipan Galas

pelarasan bingkai-slaid cincin luar sfera dilengkapi dengan puting gris

Keupayaan Menegangkan Struktur

Reka bentuk rangka slaid bersepadu membolehkan pelarasan linear, memastikan ketegangan tali pinggang atau rantai yang konsisten tanpa memerlukan pembongkaran sistem yang lengkap.

Geometri Penjajaran Kendiri

Galas sisipan siri UC dalaman menampilkan gelang luar sfera yang sepadan dengan lubang cekung perumah, mengimbangi kesilapan aci kecil atau ketidaktepatan pelekap.

Pengurusan Beban Dinamik

Dihasilkan menggunakan keluli galas kromium karbon tinggi, perlumbaan dan bola dalaman memberikan pengagihan beban yang konsisten di bawah kelajuan putaran yang berbeza-beza.

Kecekapan Pengedap dan Pelinciran

Dilengkapi dengan puting gris standard dan sistem pengedap berbilang bibir, unit ini menghalang kemasukan habuk dan lembapan sambil mengekalkan pelincir untuk selang perkhidmatan yang dilanjutkan.

Ciri teknikal

Bahan perumahan Besi tuang / keluli bercop

Jenis sisipan galas Siri UC (tetapkan penguncian skru)

Julat diameter aci 12mm hingga 50mm

Perjalanan pelarasan 25mm hingga 60mm

Sistem pengedap Meterai berbilang bibir

Pemasangan pelinciran Puting gris standard M6 / M8

Senario aplikasi industri biasa

Sistem Penegangan Penghantar

Digunakan pada hujung ekor penghantar tali pinggang untuk melaraskan regangan tali pinggang dan mengelakkan gelinciran semasa pengangkutan bahan.

Jentera Pertanian

Digunakan dalam penuai dan lif bijirin di mana kedudukan aci mesti ditentukur untuk jenis tanaman yang berbeza.

Garisan Tekstil dan Pembungkusan

Disepadukan ke dalam jentera yang memerlukan pengesanan tali pinggang dan rantai yang tepat dalam persekitaran pengeluaran berkelajuan tinggi.

Peminat dan Peniup Perindustrian

Memudahkan penjajaran pemasangan motor dipacu tali pinggang untuk meminimumkan getaran dan kehilangan kuasa.

Protokol Pemasangan dan Penyelenggaraan

Pengesahan Penjajaran Pastikan trek gelongsor selari dan bebas daripada serpihan sebelum memasang perumah UCT untuk mengelakkan ikatan semasa pelarasan.

Penentukuran Tork Skru set mesti diketatkan kepada nilai tork yang ditentukan untuk mengelakkan gelinciran aci tanpa menyebabkan ubah bentuk cincin dalam.

Kekerapan Pelinciran Di bawah suhu operasi standard (-20°C hingga 100°C), gris hendaklah diisi semula berdasarkan waktu operasi dan paras habuk persekitaran.

Keadaan Penyimpanan Unit hendaklah disimpan dalam persekitaran yang kering dan terkawal suhu dalam pembungkusan anti-karat asalnya untuk mengelakkan kakisan atmosfera permukaan galas.

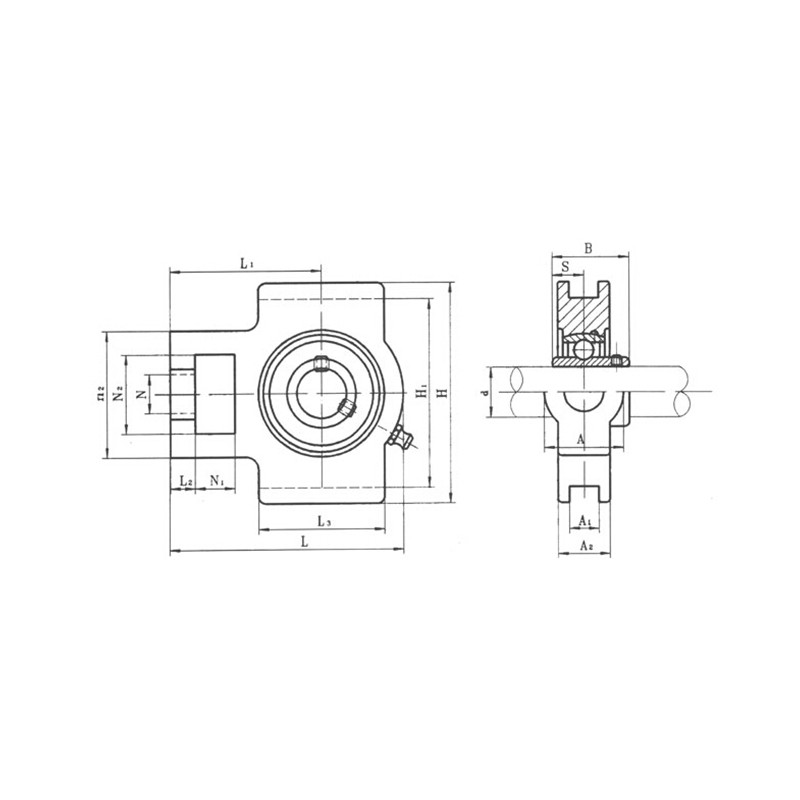

Model	Saiz（mm）																Jenis Galas	Jenis Rumah	Berat (dengan tempat duduk)
Model	d	N1	L2	H2	N2	N	L3	A1	H1	H	L	A2	A	L1	B	S	Jenis Galas	Jenis Rumah	(Kg)
UCT204	20	16	10	51	32	19	51	12	76	89	94	21	32	61	31	12.7	UC204	T204	0.8
UCT205	25	16	10	51	32	19	51	12	76	89	97	24	32	62	34.1	14.3	UC205	T205	0.9
UCT206	30	16	10	56	37	22	57	12	89	102	113	28	37	70	38.1	15.9	UC206	T206	1.3
UCT207	35	16	13	64	37	22	64	12	89	102	129	30	37	78	42.9	17.5	UC207	T207	1.7
UCT208	40	19	16	83	49	29	83	16	102	114	144	33	49	88	49.2	19	UC208	T208	2.3
UCT209	45	19	16	83	49	29	83	16	102	117	144	35	49	87	49.2	19	UC209	T209	2.4
UCT210	50	19	16	83	49	29	86	16	102	117	149	37	49	90	51.6	19	UC210	T210	2.5
UCT211	55	25	19	102	64	35	95	22	130	146	171	38	64	106	55.6	22.2	UC211	T211	3.8
UCT212	60	32	19	102	64	35	102	22	130	146	194	42	64	119	65.1	25.4	UC212	T212	4.7
UCT213	65	32	21	111	70	41	121	26	151	167	224	44	70	137	65.1	25.4	UC213	T213	7
UCT214	70	32	21	111	70	41	121	26	151	167	224	46	70	137	74.6	30.2	UC214	T214	7.3
UCT215	75	32	21	111	70	41	121	26	151	167	232	48	70	140	77.8	33.3	UC215	T215	7.7
UCT216	80	32	21	111	70	41	121	26	165	184	235	51	70	140	82.6	33.3	UC216	T216	8.4
UCT217	85	38	29	124	73	48	157	30	173	198	260	54	73	162	85.7	34.1	UC217	T217	11
