Galas roda jarum siri BK ialah galas berketepatan tinggi, membawa beban tinggi yang digunakan secara meluas dalam peralatan mekanikal dan peralatan automasi. Siri galas ini terutamanya terdiri daripada cincin dalam, cincin luar, roller jarum dan sangkar. Ia mempunyai kelebihan struktur padat, geseran rendah dan operasi lancar. Siri BK amat sesuai untuk aplikasi dengan ruang terhad. Ia boleh menahan beban jejarian dan beban paksi tertentu, meningkatkan kecekapan dan hayat perkhidmatan peralatan. Reka bentuknya yang sangat baik membolehkannya berfungsi dengan baik dalam keadaan kelajuan tinggi dan beban tinggi, dan digunakan secara meluas dalam kereta, alatan mesin, tekstil, percetakan dan industri lain. Di samping itu, galas siri BK menggunakan bahan berkualiti tinggi dan teknologi pemprosesan termaju semasa proses pembuatan untuk memastikan kebolehpercayaan dan ketahanan produk, dan merupakan komponen yang sangat diperlukan dan penting dalam industri moden.
Galas penggelek jarum Siri BK ialah galas jenis cawan yang dilukis dengan hujung terbuka, direka untuk aplikasi yang memerlukan kapasiti beban jejarian tinggi dalam sampul ruang jejarian yang minimum. Lingkaran luar yang dilukis satu keping berfungsi sebagai laluan perlumbaan dan perumahan, menghapuskan keperluan untuk lubang perumahan yang berasingan. Penggelek jarum tanah berketepatan dengan profil logaritma memastikan pengagihan beban optimum dan tegasan tepi berkurangan. Galas dibekalkan dengan spring penahan yang memegang set jarum di tempatnya semasa pengendalian dan pemasangan. Suhu operasi berjulat dari -30°C hingga 120°C, serasi dengan gris dan minyak standard. Siri BK menawarkan kebolehtukaran terus dengan reka bentuk sedia ada dan tersedia dalam pelbagai saiz metrik untuk digunakan dalam transmisi automotif, kotak gear industri dan jentera kompak.
Galas siri BK mempunyai hujung terbuka, membolehkan pelinciran melalui aci dan kemudahan pemasangan. Galas siri HK ialah galas hujung tertutup dengan penutup bawah tertutup, yang memberikan perlindungan tambahan terhadap pencemaran dan mengekalkan pelincir.
Kekerasan aci yang disyorkan ialah 58-62 HRC dengan kekasaran permukaan Ra ≤ 0.2 µm. Aci berfungsi sebagai laluan perlumbaan dalam, jadi kekerasan dan kemasan yang betul adalah penting untuk prestasi galas yang optimum dan hayat perkhidmatan.
Tekan bearing ke dalam perumah menggunakan alat pelekap yang menyentuh gelang luar. Pastikan lubang perumahan berada dalam toleransi dan bebas daripada burr. Jangan sekali-kali menggunakan daya melalui jarum atau pegas penahan.
Gunakan gris litium gred 2 NLGI dengan bahan tambahan EP untuk kebanyakan aplikasi. Untuk operasi berkelajuan tinggi, pelinciran minyak diutamakan. Pastikan pelincir mencapai permukaan sentuhan jarum-jarum sebelum dimulakan.
Parameter Produk

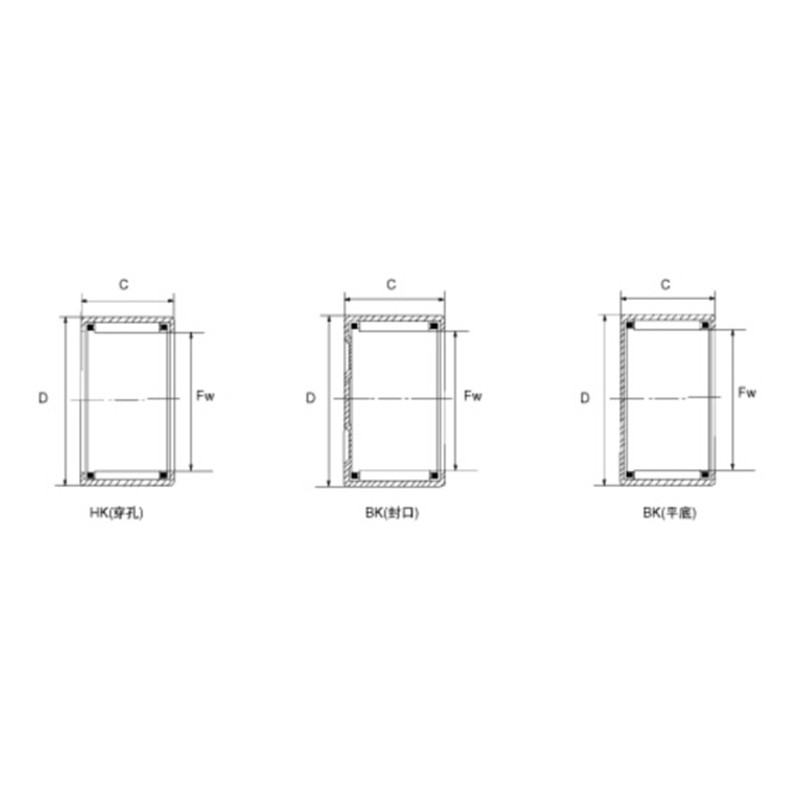

| Penetapan Galas | Diameter aci（mm） | Berat (Kg) | Dimensi Sempadan(mm) | Penilaian Beban Asas(N) | Mengehadkan Kelajuan(rpm) | ||||
|---|---|---|---|---|---|---|---|---|---|
| Kod Semasa | Kod Asal | Fw | D | C | Dinamik | Statik | Minyak | ||
| BK0306TN | 3 | 3 | 6.5 | 6 | 1320 | 950 | 6000 | ||
| BK0408TN | Apr-1941 | 4 | 1.8 | 4 | 8 | 8 | 1540 | 1070 | 40000 |
| BK0509 | 45941/5 | 5 | 2.1 | 5 | 9 | 9 | 2200 | 1790 | 36000 |
| BK0608 | 35941/6 | 6 | 2.2 | 6 | 10 | 8 | 1830 | 1550 | 32000 |
| BK0609 | 45941/6 | 6 | 2.6 | 6 | 10 | 9 | 2650 | 2400 | 30000 |
| BK0709 | 45941/9 | 7 | 2.9 | 7 | 11 | 9 | 2800 | 2150 | 27000 |
| BK0808 | 35941/8 | 8 | 3 | 8 | 12 | 8 | 2550 | 2400 | 21000 |
| BK0810 | 88941/8 | 8 | 3.4 | 8 | 12 | 10 | 3700 | 3450 | 21000 |
| BK08X14X10 | 25942/8 | 8 | 5.8 | 8 | 14 | 10 | 3800 | 3950 | 25000 |
| BK0908 | 35941/9 | 9 | 3.4 | 9 | 13 | 8 | 3650 | 4050 | 25000 |
| BK0910 | 55941/9 | 9 | 4.3 | 9 | 13 | 10 | 4050 | 4250 | 25000 |
| BK0912 | 65941/9 | 9 | 4.9 | 9 | 13 | 12 | 5000 | 6000 | 25000 |
| BKl010 | 55941/10 | 10 | 4.3 | 10 | 14 | 10 | 3900 | 4800 | 19000 |
| BKl012 | 65941/10 | 10 | 5 | 10 | 14 | 12 | 5000 | 6300 | 19000 |
| BKl015 | 10 | 6.2 | 10 | 14 | 15 | 6700 | 7800 | 19000 | |
| BKl0X16X10 | 10 | 6.8 | 10 | 16 | 10 | 6800 | 8800 | 18000 | |
| BKl210 | 55941/12 | 12 | 5.2 | 12 | 16 | 10 | 4150 | 5800 | 19000 |
| BKl212 | 65941/12 | 12 | 6.2 | 12 | 16 | 12 | 3800 | 5100 | 15000 |
| BKl2X18X12 | 35942/12K | 12 | 10.3 | 12 | 18 | 12 | 5500 | 6300 | 17000 |
| BKl312 | BKl312 | 13 | 11.2 | 13 | 19 | 12 | 6200 | 7100 | 17000 |
| BKl410 | 35941/14 | 14 | 12.1 | 14 | 20 | 10 | 6700 | 7000 | 16000 |
| BKl512 | 35941/15 | 15 | 12.7 | 15 | 21 | 12 | 7000 | 8400 | 14000 |
| BKl515 | 15 | 15 | 21 | 15 | 9800 | 11400 | 14000 | ||
| BKl516 | 55941/15 | 15 | 16.5 | 15 | 21 | 16 | 9800 | 11400 | 14000 |
| BKl522 | 15 | 22 | 15 | 21 | 22 | 10400 | 16500 | 14000 | |
| BKl612 | 35941/16 | 16 | 13.8 | 16 | 22 | 12 | 7100 | 9200 | 14000 |
| BKl616 | 55941/16 | 16 | 17.6 | 16 | 22 | 16 | 10100 | 14300 | 14000 |
| BKl622 | 85941/16 | 16 | 23.4 | 16 | 22 | 22 | 11100 | 17400 | 14000 |
| BKl712 | 35941/17 | 17 | 14.5 | 17 | 23 | 12 | 6900 | 9300 | 13000 |
| BKl716 | 17 | 17 | 23 | 16 | 8500 | 12500 | 10000 | ||
| BKl812 | 35941/18 | 18 | 14.9 | 18 | 24 | 12 | 7100 | 9900 | 12000 |
| BKl816 | 55941/18 | 18 | 19.9 | 18 | 24 | 16 | 10600 | 15300 | 12000 |
| BK2010 | 25941/20 | 20 | 14 | 20 | 26 | 10 | 5900 | 7200 | 10000 |
| BK2012 | 35941/20 | 20 | 16.7 | 20 | 26 | 12 | 7600 | 10100 | 10000 |
| BK2016 | 55941/20 | 20 | 22.3 | 20 | 26 | 16 | 11700 | 29100 | 10000 |
| BK2020 | 75941/20 | 20 | 27.1 | 20 | 26 | 20 | 13700 | 24000 | 10000 |
| BK2030 | 20 | 43 | 20 | 26 | 30 | 21800 | 40000 | 10100 | |
| BK2212 | 35941/22 | 22 | 18.1 | 22 | 28 | 12 | 8100 | 10400 | 10100 |
| BK2216 | 55941/22 | 22 | 24.3 | 22 | 28 | 16 | 11400 | 18100 | 10100 |
| BK2220 | 75941/22 | 22 | 29.9 | 22 | 28 | 20 | 14500 | 25000 | 10100 |
| BK2512 | 25941/25 | 25 | 23.2 | 25 | 32 | 12 | 10000 | 14200 | 9000 |
| BK2516 | 5941/25 | 25 | 31 | 25 | 32 | 16 | 13600 | 50000 | 9000 |
| BK2520 | 65941/25 | 25 | 38.7 | 25 | 32 | 20 | 17900 | 30000 | 9000 |
| BK2526 | 25 | 49 | 25 | 32 | 26 | 22500 | 42000 | 9000 | |
| BK2538 | 85941/25 | 25 | 69 | 25 | 32 | 38 | 30000 | 58000 | 9000 |
| BK2816 | 45941/28 | 28 | 34.1 | 28 | 35 | 16 | 15400 | 22500 | 8700 |
| BK2820 | 65941/28 | 28 | 43 | 28 | 35 | 20 | 18900 | 32000 | 8700 |
| BK3012 | 25941/30 | 30 | 27.9 | 30 | 37 | 12 | 10100 | 16200 | 8100 |
| BK3016 | 45941/30 | 30 | 37.1 | 30 | 37 | 16 | 15200 | 27000 | 8100 |
| BK3020 | 65941/30 | 30 | 46.5 | 30 | 37 | 20 | 19700 | 33500 | 8100 |
| BK3026 | 30 | 59.4 | 30 | 37 | 26 | 24000 | 50000 | 8100 | |
| BK3038 | 30 | 82.5 | 30 | 37 | 38 | 32500 | 74000 | 8100 | |
| BK3512 | 25941/35 | 35 | 32.9 | 35 | 42 | 12 | 12100 | 19300 | 7100 |
| BK3516 | 45941/35 | 35 | 43.8 | 35 | 42 | 16 | 15700 | 27500 | 7100 |
| BK3520 | 65941/35 | 35 | 54.8 | 35 | 42 | 20 | 20800 | 41000 | 7100 |
| BK3530 | 35 | 35 | 42 | 30 | |||||
| BK4012 | 25941/40 | 40 | 38.2 | 40 | 47 | 12 | 14000 | 24300 | 6300 |
| BK4016 | 45941/40 | 40 | 51 | 40 | 47 | 16 | 20000 | 38500 | 6300 |
| BK4020 | 65941/40 | 40 | 62 | 40 | 47 | 20 | 25500 | 52000 | 6300 |
| BK4512 | 25941/45 | 45 | 45 | 45 | 52 | 12 | 12900 | 22500 | 5800 |
| BK4516 | 45941/45 | 45 | 56 | 45 | 52 | 16 | 19300 | 38000 | 5800 |
| BK4520 | 65941/45 | 45 | 72 | 45 | 52 | 20 | 22000 | 51000 | 5800 |
| BK5020 | 55941/50 | 50 | 87.3 | 50 | 58 | 20 | 28000 | 60000 | 5300 |
| BK5025 | 5943/50 | 50 | 109 | 50 | 58 | 25 | 34500 | 80000 | 5300 |
| BK5520 | 55941/55 | 55 | 93.8 | 55 | 63 | 20 | 29500 | 59900 | 4600 |
| BK5528 | 85941/55 | 55 | 132 | 55 | 63 | 28 | 39090 | 98000 | 4600 |
| BK6012 | 60 | 77 | 60 | 68 | 12 | 12400 | 29000 | 4100 | |
| BK6020 | 55941/60 | 60 | 105 | 60 | 68 | 20 | 30500 | 72000 | 4100 |
| BK6032 | 85941/60 | 60 | 164 | 60 | 68 | 32 | 50000 | 131000 | 4100 |
