Disesuaikan Siri NA Keluli tahan karat masukkan galas bola Pengeluar, Kilang

Siri NA

Galas sisipan siri NA ialah galas bergolek yang direka untuk memudahkan pemasangan dan penyelenggaraan. Mereka biasanya terdiri daripada cincin dalam, cincin luar dan elemen rolling. Cincin dalam boleh dipasang terus pada aci, manakala cincin luar biasanya dipasang pada selongsong atau pendakap. Galas siri NA mempunyai rintangan haus yang baik dan kapasiti galas beban dan digunakan secara meluas dalam peralatan perindustrian, jentera pertanian, alat kuasa dan bidang lain. Reka bentuk mereka membolehkan operasi dengan tahap pengimbangan paksi dan perubahan sudut tertentu, menjadikannya sangat mudah disesuaikan. Siri galas ini juga menawarkan pelbagai pilihan pengedap dan kalis habuk untuk meningkatkan prestasi mereka dalam persekitaran yang keras. Ciri-ciri galas sisipan siri NA menjadikannya pilihan yang cekap dan boleh dipercayai untuk memenuhi pelbagai keperluan aplikasi dan mengurangkan kos penyelenggaraan peralatan.

Hantar Pertanyaan

BEARING INSERT STAINLESS · SIRI NA · WASHdown DUTY

Siri NA

Galas Bebola Sisipan Keluli Tahan Karat

membosankan 12–50 mm

Meterai 2RS

gris gred makanan H1

Galas bebola sisipan keluli tahan karat Siri NA dibina untuk kedudukan penghantar dan pemacu yang melalui pembersihan biasa, sentuhan lembapan atau pendedahan kimia ringan. Sisipan memasangkan gelang dan bola keluli tahan karat dengan kolar pengunci sipi, yang mencengkam aci tanpa memerlukan bahu yang dimesin. Lingkaran luar membawa profil sfera supaya unit duduk ke dalam perumah cekung standard dan bertolak ansur dengan sedikit pesongan aci. Kedua-dua belah menggunakan pengedap getah sesentuh, dan rongganya dibungkus dengan gris gred makanan sebelum dihantar. Diameter gerek meliputi 12 mm hingga 50 mm, diameter luar 32 mm hingga 100 mm, dan lebar 12 mm hingga 32 mm. Suhu perkhidmatan kekal antara -20°C dan 110°C. Siri ini terutamanya dinyatakan dalam pemprosesan makanan, pembotolan minuman, garisan pembungkusan, dan peralatan farmaseutikal di mana rintangan kakisan adalah keperluan perolehan.

CIRI-CIRI UTAMA

Cincin dan bola tahan karat

Menahan pencucian berulang dan sentuhan kimia tanpa berkarat atau berlubang pada permukaan raceway.

Kolar pengunci eksentrik

Kolar berputar ke cincin dalam untuk mengapit aci, memudahkan pemasangan dan membenarkan penyingkiran tanpa merosakkan kemasan aci.

Kontur luar sfera

Sesuai dengan blok bantal cekung dan perumah bebibir, menyerap ketidakjajaran aci kecil yang sebaliknya akan menekankan tepi perlumbaan.

Meterai kenalan dan isi gred makanan

Pengedap sentuhan getah pada kedua-dua sisi menghalang air dan sisa produk, manakala gris H1 yang telah diisi sebelumnya menyokong keadaan operasi kebersihan.

RUJUKAN PESANAN

membosankan diameter 12 mm – 50 mm

Diameter luar 32 mm – 100 mm

Lebar 12 mm – 32 mm

Bahan cincin dan bola Keluli tahan karat

Kaedah mengunci Kolar sipi

Meteraiing type Getah sentuhan 2RS

gris fill gred makanan H1

Julat suhu -20°C hingga 110°C

Keserasian perumahan Blok bantal / bebibir

Pembungkusan Karton tahan kakisan

KAWASAN SPESIFIKASI

Penghantar pemprosesan makanan

Sokongan penggelek dan aci pemacu pada talian yang menjalankan kitaran pembersihan yang kerap dengan agen pembersih.

Talian pembotolan minuman

Kedudukan penghantar dan pengisi terdedah kepada semburan air, sisa sirap dan bahan kimia pembersih.

Jentera pembungkusan

Unit penyekat, pelabelan dan karton di mana terdapat lembapan dan habuk produk.

Peralatan farmaseutikal

Jentera bilik bersih yang memerlukan rintangan kakisan dan penumpahan zarah rendah daripada bahagian yang bergerak.

Unit marin dan dok

Peralatan pengendalian dek terdedah kepada udara masin dan sentuhan air berkala.

Pemacu pemprosesan kimia

Peralatan pengadun dan pemindahan di mana media menghakis lembut menyentuh kawasan perumahan.

SOALAN PEROLEHAN

Bagaimanakah kolar sipi berbeza daripada penguncian skru set?

Kolar sipi berputar ke gelang dalam untuk mengapit aci di sekeliling lilitan penuhnya, menyebarkan daya cengkaman lebih sekata daripada skru set hubungan titik. Ini mengurangkan risiko penandaan aci dan membolehkan penyingkiran tanpa menjaringkan permukaan aci.

Bolehkah Siri NA dipasang di perumahan blok bantal sedia ada?

ya. Kontur luar sfera sepadan dengan lubang perumahan cekung standard, jadi sisipan sesuai dengan blok bantal dan unit bebibir yang serasi. Sahkan diameter lubang perumah terhadap diameter luar sisipan sebelum dipasang.

Apakah pelinciran yang digunakan di kilang?

Setiap unit dibungkus dengan gris gred makanan H1 sebelum dilekatkan. Isipadu isian ditetapkan untuk saiz galas, jadi tiada pelinciran tambahan diperlukan sebelum pemasangan sisi talian.

Gred tahan karat yang manakah digunakan untuk gelang dan bola?

Cincin dan bola menggunakan gred galas tahan karat yang dipilih untuk perkhidmatan yang basah dan menghakis sedikit. Gred yang tepat disenaraikan pada sijil bahan yang dibekalkan dengan setiap penghantaran.

NOTA GUDANG DAN PERHIMPUNAN

Penyediaan aci

Bersihkan aci dan keluarkan burr sebelum memasukkan galas. Kecacatan permukaan di bawah cincin dalam mewujudkan titik tekanan tempatan yang memendekkan hayat perkhidmatan.

Mengetatkan kolar

Putar kolar sipi ke arah putaran aci dan ketatkan skru pengunci. Periksa semula tempat duduk selepas waktu operasi pertama.

Cek lubang perumahan

Sahkan lubang perumah cekung bersih dan bebas daripada sisa yang mengeras. Pencemaran mengurangkan kesan penjajaran diri dan memendekkan hayat sisipan.

Penyimpanan

Pastikan pembungkusan asal dimeterai sehingga terbitan sebelah baris. Simpan jauh daripada pelarut berklorin dan kelembapan tinggi untuk mengekalkan kemasan tahan karat.

Sisipan tahan karat siri NA kolar pengunci sipi Isi gred makanan H1

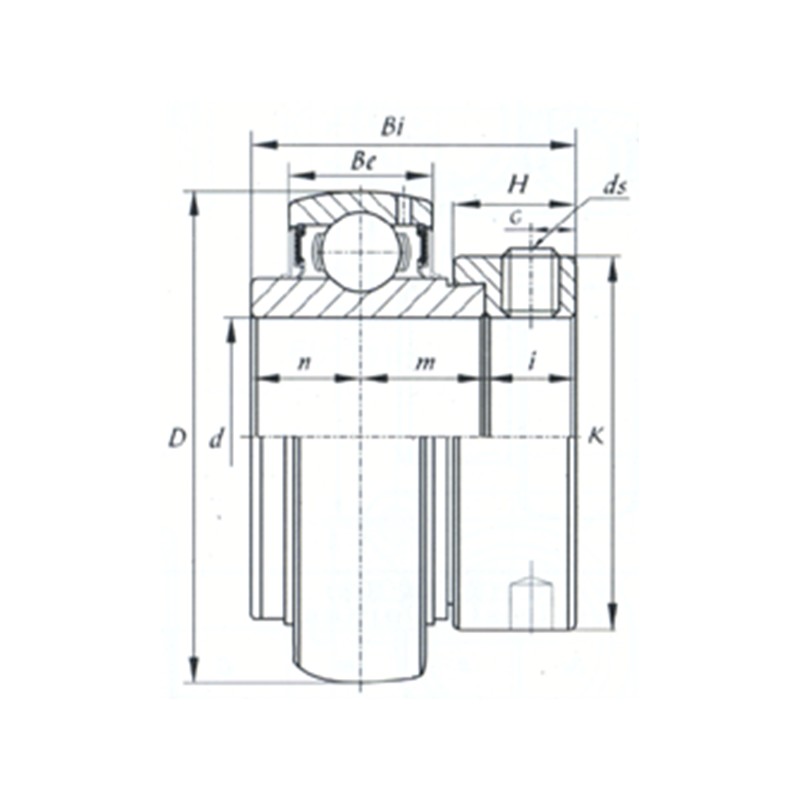

Jadilaharing No.	d		Dimensi (mm)									Penilaian Beban Asas (kN)
Jadilaharing No.	(mm)	(dalam.)	D	Be	Bi	B1	n	K	H	G	ds	Dinamik	Statik
NA203	17		40	14	37.3	27.8	13.9	28.6	13.5	5	M6x1	900	500
NA203-11	17.463	16/11	40	14	37.3	27.8	13.9	28.6	13.5	5	1/4-28UNF	900	500
NA204-12	19.05	3/4	47	17	43.7	34.2	17.1	33.3	13.5	5	1/4-28UNF	1250	650
NA204	20		47	17	43.7	34.2	17.1	33.3	13.5	5	M6x1	1250	650
NA205-14	22.225	7/8	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205-15	23.813	15/16	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205	25		52	17	44.4	35	17.5	38.1	13.5	5	M6x1	1400	750
NA205-16	25.4	1	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA206-18	28.575	11/8	62	19	48.4	36.6	18.3	44.5	15.9	6	16/5-24UNF	1900	1100
NA206	30		62	19	48.4	36.6	18.3	44.5	15.9	6	M8x1	1900	1100
NA206-19	30.163	13/16	62	19	48.4	36.6	18.3	44.5	15.9	6	16/5-24UNF	1900	1100
NA206-20	31.75	11/4	62	19	48.4	36.6	18.3	44.5	15.9	6	16/5-24UNF	1900	1100
NA207-20	31.75	11/4	72	20	51.1	37.6	18.8	55.6	17.5	6.5	16/5-24UNF	2550	1500
NA207-22	34.925	13/8	72	20	51.1	37.6	18.8	55.6	17.5	6.5	16/5-24UNF	2550	1500
NA207	35		72	20	51.1	37.6	18.8	55.6	17.5	6.5	M8x1	2550	1500
NA207-23	36.513	17/6	72	20	51.1	37.6	18.8	55.6	17.5	6.5	16/5-24UNF	2550	1500
NA208-24	38.1	11/2	80	21	56.3	42.8	21.4	60.3	18.3	6.5	16/5-24UNF	2950	1800
NA208-25	39.688	19/16	80	21	56.3	42.8	21.4	60.3	18.3	6.5	16/5-24UNF	2950	1800
NA208	40		80	21	56.3	42.8	21.4	60.3	18.3	6.5	M8x1	2950	1800
NA209-26	41.275	15/8	85	22	56.3	42.8	21.4	63.5	18.3	6.5	16/5-24UNF	3180	2050
NA209-27	42.863	1 11/16	85	22	56.3	42.8	21.4	63.5	18.3	6.5	16/5-24UNF	3180	2050
NA209-28	44.45	13/4	85	22	56.3	42.8	21.4	63.5	18.3	6.5	16/5-24UNF	3180	2050
NA209	45		85	22	56.3	42.8	21.4	63.5	18.3	6.5	M8x1	3180	2050
NA210-31	49.213	1 15/16	90	24	62.7	49.2	24.6	69.9	18.3	6.5	16/5-24UNF	3500	2300
NA210	50		90	24	62.7	49.2	24.6	69.9	18.3	6.5	M8x1	3500	2300
NA210-32	50.8	2	90	24	62.7	49.2	24.6	69.9	18.3	6.5	16/5-24UNF	3500	2300
NA211-32	50.8	2	100	25	71.4	55.6	27.8	76.2	20.7	8	3/8-24UNF	4350	2900
NA211	55		100	25	71.4	55.6	27.8	76.2	20.7	8	M10x1.25	4350	2900
NA211-35	55.563	23/16	100	25	71.4	55.6	27.8	76.2	20.7	8	3/8-24UNF	4350	2900
NA212-36	57.15	21/4	110	27	77.8	62	31	84.2	22.3	8	3/8-24UNF	4750	3250
NA212	60		110	27	77.8	62	31	84.2	22.3	8	M10x1.25	4750	3250
NA212-39	61.913	27/16	110	27	77.8	62	31	84.2	22.3	8	3/8-24UNF	4750	3250
NA213-40	63.5	21/2	120	28	85.7	68.6	34.1	86	23.5	8.5	3/8-24UNF	5700	4000
NA213	65		120	28	85.7	68.6	34.1	86	23.5	8.5	M10x1.25	5700	4000
NA215-47	74.613	215/16	130	30	92.1	75	37.3	102	23.5	8.5	3/8-24UNF	6600	4950
NA215	75		130	30	92.1	75	37.3	102	23.5	8.5	M10x1.25	6600	4950
NA215-48	76.2	3	130	30	92.1	75	37.3	102	23.5	8.5	3/8-24UNF	6600	4950
