Galas sisipan Siri CS ialah reka bentuk galas berprestasi tinggi yang digunakan secara meluas dalam pelbagai jentera dan peralatan perindustrian. Galas ini menggabungkan galas bebola dalam alur dan reka bentuk perumahan untuk memberikan keupayaan membawa beban yang sangat baik dan ketahanan. Siri CS diperbuat daripada bahan berkualiti tinggi, mempunyai rintangan kakisan dan rintangan haus yang baik, dan sesuai untuk persekitaran yang keras seperti suhu tinggi dan kelembapan yang tinggi. Di samping itu, proses pemasangan dan penyelenggaraan yang dipermudahkan membolehkan pengguna menggantikan dan menyelenggara peralatan dengan mudah, dengan itu meningkatkan kecekapan keseluruhan peralatan. Galas sisipan Siri CS juga datang dalam pelbagai spesifikasi dan saiz untuk memenuhi keperluan aplikasi yang berbeza dan digunakan secara meluas dalam jentera pertanian, peralatan automasi dan sistem penghantar.
Galas bebola sisipan keluli tahan karat Siri CS direka bentuk untuk aplikasi di mana rintangan kakisan, kebersihan dan ketahanan adalah kritikal. Dibina daripada keluli tahan karat martensit AISI 440C, galas ini menawarkan rintangan yang sangat baik terhadap kelembapan, asid lembut dan persekitaran pencucian tanpa menjejaskan kapasiti beban. Reka bentuk gelang luar sfera mengimbangi ketidakjajaran aci dan ketidaktepatan pemasangan, manakala mekanisme penguncian skru set menyediakan lampiran aci yang selamat. Dilengkapi dengan pengedap getah sentuhan 2RS pada kedua-dua belah, galas mengekalkan pelincir dan menghalang kemasukan bahan cemar dalam pemprosesan makanan, farmaseutikal dan aplikasi marin. Galas dipralincirkan dengan gris gred makanan (berdaftar NSF H1) untuk sentuhan terus dengan produk boleh guna. Suhu operasi berjulat dari -20°C hingga 110°C, serasi dengan kitaran pencucian suhu tinggi. Tersedia dalam kedua-dua saiz lubang inci dan metrik untuk penggantian terus dalam peralatan sedia ada.
AISI 440C ialah keluli tahan karat martensit dengan kekerasan yang lebih tinggi (58-60 HRC) dan rintangan haus berbanding 304 (austenit). 440C memberikan kapasiti beban yang lebih baik dan hayat lesu, menjadikannya pilihan pilihan untuk aplikasi galas di mana rintangan kakisan dan kekuatan mekanikal kedua-duanya diperlukan.
Ya, Siri CS direka untuk persekitaran pencucian dengan suhu operasi sehingga 110°C. Pengedap 2RS dan gris gred makanan mengekalkan prestasi semasa kitaran pembersihan suhu tinggi. Untuk operasi berterusan melebihi 100°C, rujuk pengeluar untuk pemilihan gris.
Gunakan sepana tork dengan nilai tork yang ditentukan (biasanya 2-4 Nm untuk saiz yang lebih kecil, sehingga 8 Nm untuk galas yang lebih besar). Terlalu mengetatkan boleh mencacatkan gelang dalam, manakala kurang mengetatkan boleh menyebabkan aci tergelincir. Sentiasa gunakan sebatian pengunci benang untuk aplikasi dengan getaran.
Ya, Siri CS tersedia dengan gris gred makanan berdaftar NSF H1, menjadikannya sesuai untuk aplikasi sentuhan makanan sampingan. Pembinaan keluli tahan karat dan reka bentuk tertutup menghalang pencemaran pelincir produk makanan.
Parameter Produk

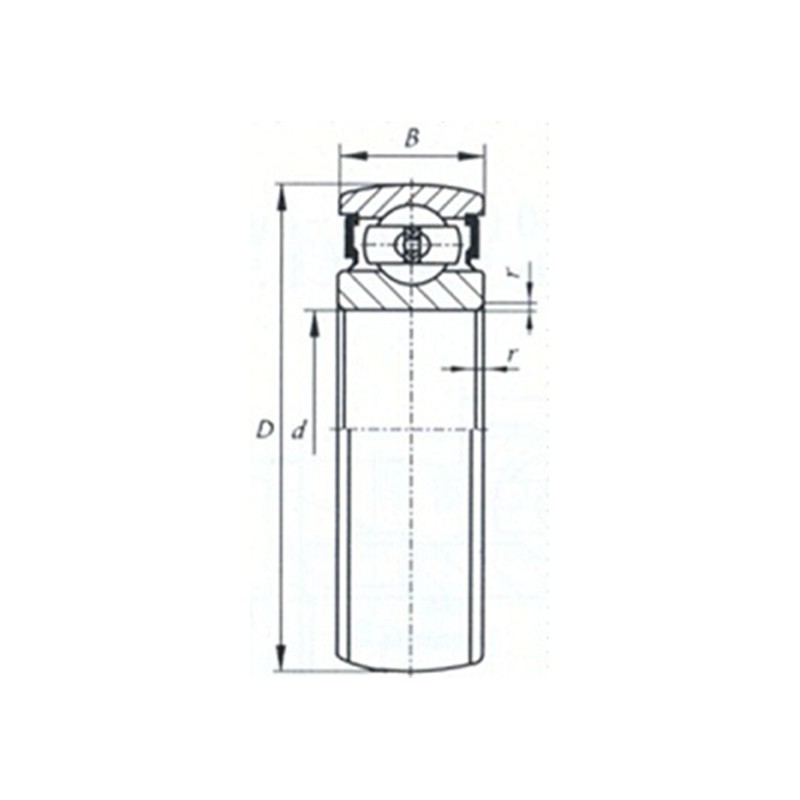

| Penetapan Galas | Dimensi（mm） | Penilaian beban asas (kN) | |||||
|---|---|---|---|---|---|---|---|
| d | D | C | B | r min | Cr | Cor | |
| CS201 | 12 | 32 | 10 | 10 | 0.6 | 680 | 300 |
| CS202 | 15 | 35 | 11 | 11 | 0.6 | 760 | 370 |
| CS203 | 17 | 40 | 12 | 12 | 0.6 | 960 | 480 |
| CS204 | 20 | 47 | 14 | 14 | 1 | 1280 | 660 |
| CS205 | 25 | 52 | 15 | 15 | 1 | 1400 | 790 |
| CS305 | 25 | 62 | 17 | 17 | 1.1 | 2250 | 1150 |
| CS206 | 30 | 62 | 16 | 16 | 1 | 1950 | 1150 |
| CS306 | 30 | 72 | 19 | 19 | 1.1 | 2700 | 1500 |
| CS207 | 35 | 72 | 17 | 17 | 1.1 | 2550 | 1500 |
| CS307 | 35 | 80 | 21 | 21 | 1.5 | 3350 | 1920 |
| CS208 | 40 | 80 | 18 | 18 | 1.1 | 2950 | 1800 |
| CS308 | 40 | 90 | 23 | 23 | 1.5 | 4080 | 2400 |
| CS209 | 45 | 85 | 19 | 19 | 1.1 | 3150 | 2080 |
| CS309 | 45 | 100 | 25 | 25 | 1.5 | 5280 | 3150 |
| CS210 | 50 | 90 | 20 | 20 | 1.1 | 3500 | 2320 |
| CS310 | 50 | 110 | 27 | 27 | 2 | 6180 | 3800 |
