Siri QJ300

The QJ300 Siri Dua Baris Bersudut Hubungan Galas Bebola adalah komponen berputar kejuruteraan ketepatan yang direka untuk menampung beban jejarian dan paksi serentak dalam kedua-dua arah. Dari segi struktur, siri ini sepadan dengan dua galas bebola sesentuh sudut satu baris yang disusun dalam konfigurasi belakang ke belakang, disepadukan ke dalam reka bentuk unit tunggal yang padat. Geometri dalaman mempunyai sudut sentuhan khusus yang memudahkan kekakuan paksi yang tinggi dan keupayaan untuk menguruskan momen senget. Dihasilkan daripada keluli krom dinyahgaskan vakum (GCr15), galas ini menjalani proses rawatan haba piawai untuk memastikan kestabilan dimensi dan rintangan lesu. Siri QJ300 dicirikan oleh keperluan ruang paksi yang dikurangkan berbanding unit baris tunggal berpasangan, menjadikannya komponen penting untuk pengoptimuman rangkaian pemacu industri dan pemasangan mekanikal berkelajuan tinggi yang memerlukan sokongan aci tegar.

Hantar Pertanyaan

BARISAN BERGANDA · HUBUNGAN SUDUT

Spesifikasi Teknikal dan Gambaran Keseluruhan Kejuruteraan: Siri QJ300 Baris Dua Galas Bebola Sentuhan Sudut Bersudut

Kelebihan Teknikal Teras

Sokongan Paksi Dua Arah

Konfigurasi dua baris membolehkan galas mengurus beban tujahan dari kedua-dua arah tanpa komponen tambahan.

Kecekapan Ruang

Reka bentuk bersepadu menawarkan lebar yang lebih sempit daripada dua galas satu baris, membolehkan reka bentuk perumahan padat.

Ketumpatan Beban Tinggi

Lengkungan litar lumba yang dioptimumkan dan pelengkap bola memaksimumkan penarafan beban dinamik dalam jejak siri ISO 300 standard.

Ketegaran Operasi

Kelegaan dalaman yang minimum dan sudut sentuhan yang tinggi meningkatkan kekukuhan keseluruhan sistem aci.

Ciri-ciri Produk Utama

Kategori Parameter	Spesifikasi Teknikal
bahan	Keluli Galas Kromium Karbon Tinggi (GCr15/SAE 52100)
Sudut Kenalan	Pilihan 30° / 40° Standard
Kelas Ketepatan	P6 (ABEC-3) / P5 (ABEC-5)
Bahan Sangkar	Keluli Tekan / Loyang Bermesin / Nylon (PA66)

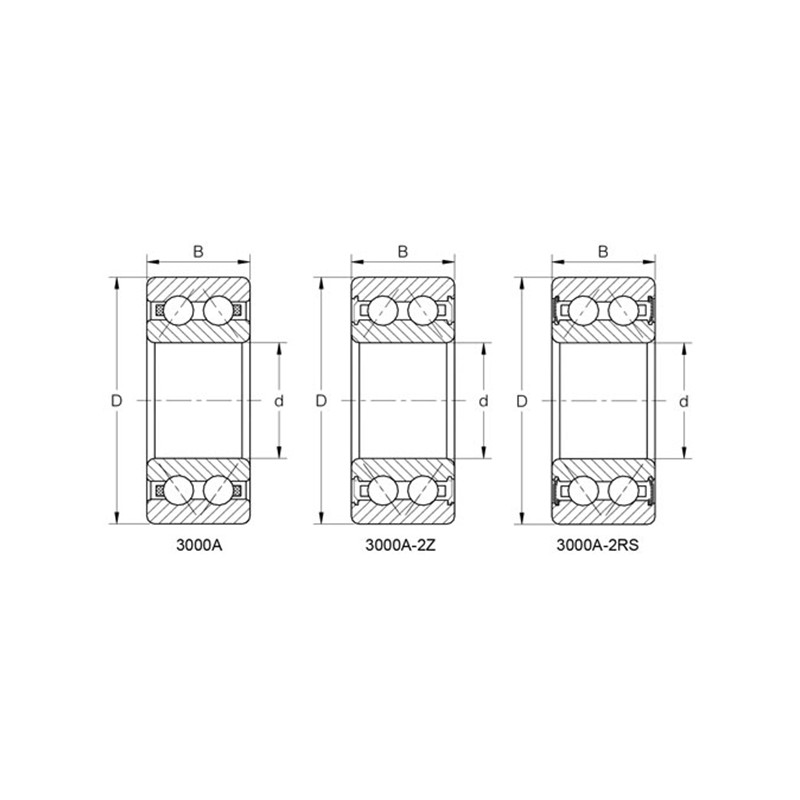

Jenis Pelinciran	Buka / Z (Terlindung) / RS (Tertutup)
Pembersihan Dalaman	C2 / C0 (Biasa) / C3

Senario Aplikasi Utama

Pam & Pemampat Industri
Menguruskan tujahan paksi dan pesongan aci jejarian dalam peralatan pengendalian bendalir

Jentera Pertanian
Sokongan untuk hab roda dan unit lepas landas (PTO) yang terdedah kepada tekanan pelbagai arah

Sistem Penghantaran
Integrasi ke dalam kotak gear dan pengurang di mana kedudukan aci yang tepat diperlukan di bawah beban

Peralatan Tekstil & Percetakan
Memastikan pergerakan disegerakkan dalam penggelek berkelajuan tinggi yang memerlukan tahap getaran rendah

Protokol Pengendalian dan Penyelenggaraan

Keadaan Penyimpanan

Galas mesti disimpan dalam pembungkusan anti-karat asalnya dalam persekitaran yang kering dan terkawal suhu dengan kelembapan relatif tidak melebihi 60%. Elakkan sentuhan langsung dengan lantai atau dinding untuk mengelakkan pemeluwapan lembapan. Untuk galas yang dimeterai, sahkan tarikh pembuatan untuk memastikan kestabilan gris dalam jangka hayatnya.

Nota Pemasangan dan Penggunaan

Permohonan Paksa

Semasa pemasangan, gunakan tekanan hanya pada gelang yang dipasang (gelang dalam untuk muat aci, gelang luar untuk pemasangan perumahan) untuk mengelakkan kerosakan brinelling atau raceway.

Kebersihan

Mengekalkan ruang kerja bebas bahan cemar; zarah mikroskopik boleh menyebabkan keletihan permukaan pramatang dan spalling.

Penjajaran

Ketumpuan yang tepat antara aci dan perumah adalah wajib, kerana galas sentuhan sudut sensitif kepada salah jajaran teruk yang menyebabkan pengagihan beban tidak sekata.

Pengurusan Pelinciran

Untuk galas jenis terbuka, pastikan pelincir serasi dengan suhu operasi dan halaju putaran aplikasi tertentu.

Jawatan	Dimensi utama(mm)				Penilaian beban asas(KN)		Penilaian beban asas(kgf)		Mengehadkan Kelajuan (rpm)		Jarak titik tindakan	Dimensi pemasangan(mm)			Berat badan
Jawatan	d	D	B	r(min)	Cr	Cor	Cr	Cor	gris	Minyak	a0(mm)	da(min)	Da(maks)	ra(maks)	(kg)
QJ306	30	72	19	1.1	46000	63000	4700	6450	8000	11000	35.7	37	65	1	0.42
QJ307	35	80	21	1.5	55000	80000	5600	8150	7100	9500	40.3	44	71	1.5	0.57
QJ308	40	90	23	1.5	67000	100000	6850	10200	6300	8500	45.5	49	81	1.5	0.78
QJ309	45	100	25	1.5	87500	133000	8900	13500	5600	7500	50.8	54	91	1.5	1.05
QJ310	50	110	27	2	102000	159000	10400	16200	5000	6700	56	60	100	2	1.35
QJ311	55	120	29	2	118000	187000	12000	19100	4500	6300	61.3	65	110	2	1.75
QJ312	60	130	31	2.1	135000	217000	13800	22200	4300	5600	66.5	72	118	2	2.15
QJ313	65	140	33	2.1	153000	250000	15600	25500	3800	5300	71.8	77	128	2	2.7
QJ314	70	150	35	2.1	172000	285000	17500	29100	3600	5000	77	82	138	2	3.18
QJ315	75	160	37	2.1	187000	320000	19100	33000	3400	4800	82.3	87	148	2	3.9
QJ316	80	170	39	2.1	202000	360000	20600	37000	3200	4300	87.5	92	158	2	4.6
QJ317	85	180	41	3	218000	405000	22300	41000	3000	4000	92.8	99	166	2.5	5.34
QJ318	90	190	43	3	235000	450000	23900	45500	2800	3800	98	104	176	2.5	6.4
QJ319	95	200	45	3	251000	495000	25600	50500	2600	3600	103.3	109	186	2.5	7.4
