Disesuaikan Siri 3000A-2Z Galas bola hubungan sudut berganda Pengeluar, Kilang

Siri 3000A-2Z

3000A-2Z siri dua baris sudut hubungan bebola galas ialah galas berprestasi tinggi yang digunakan secara meluas dalam peralatan elektromekanikal, kereta dan jentera perindustrian. Siri galas ini mempunyai reka bentuk dua baris, boleh menahan beban paksi dan jejarian yang lebih tinggi, dan sesuai untuk digunakan di bawah operasi berkelajuan tinggi dan keadaan beban berat. Struktur sentuhan sudutnya membolehkan galas menyuraikan tegasan dengan berkesan, mengurangkan geseran dan meningkatkan ketahanan apabila menanggung beban. Galas siri 3000A-2Z juga dilengkapi dengan penutup habuk (2Z), yang berkesan menghalang kotoran dan kekotoran daripada memasuki bahagian dalam galas dan memanjangkan hayat perkhidmatannya. Di samping itu, galas ini mempunyai prestasi cemerlang dari segi ketepatan dan ketegaran, menjadikannya sesuai untuk aplikasi ketepatan tinggi.

Hantar Pertanyaan

BARISAN BERGANDA · 30° HUBUNGI · ZZ SHIELDED

3000A-2Z Galas Bebola Sentuhan Sudut Baris Dua Ganda

Sudut sentuhan 30° perisai logam ZZ pra-gris

Galas bebola sesentuh sudut dua baris siri 3000A-2Z direka bentuk untuk aplikasi yang memerlukan kapasiti beban paksi dan jejarian tinggi dalam sampul paksi padat. Konfigurasi baris berkembar menyediakan sokongan paksi dwiarah sambil mengekalkan lebar sempit berbanding galas baris tunggal berpasangan. Sudut sentuhan 30° mengoptimumkan keseimbangan antara kekakuan paksi dan kapasiti beban jejarian. Dilengkapi dengan perisai logam 2Z pada kedua-dua belah, galas ini memberikan perlindungan yang berkesan terhadap zarah besar sambil mengekalkan tork geseran yang rendah. Dipralincirkan dengan gris litium berkualiti tinggi, galas menawarkan operasi tanpa penyelenggaraan untuk selang perkhidmatan yang dilanjutkan. Suhu operasi berjulat dari -30°C hingga 110°C. Aplikasi biasa termasuk pam, kotak gear, motor elektrik dan jentera perindustrian di mana kecekapan ruang dan kapasiti beban tinggi adalah penting.

Sokongan paksi dua arah

Konfigurasi baris dua menyediakan kapasiti beban paksi dalam kedua-dua arah, menghapuskan keperluan untuk galas satu baris berpasangan.

Sudut sentuhan yang dioptimumkan

Sudut sentuhan 30° delivers balanced performance between axial stiffness and radial load capacity for versatile applications.

Sistem perisai 2Z

Perisai logam pada kedua-dua belah memberikan perlindungan yang berkesan terhadap zarah besar sambil mengekalkan tork geseran yang rendah.

Lebar paksi padat

Reka bentuk lebar sempit sesuai dengan ruang paksi terhad sambil menyediakan kapasiti beban dua galas satu baris.

Spesifikasi teknikal

Diameter gerudi d 10mm - 40mm

Diameter luar D 30mm - 80mm

Lebar B 14mm - 28mm

Sudut kenalan 30° nominal

Beban dinamik C 8.2kN - 32.5kN

Beban statik C0 5.6kN - 22.8kN

Mengehadkan kelajuan (gris) 6000 - 16000 rpm

Jenis perisai 2Z (perisai logam)

Gred ketepatan P0 / P5

Bahan sangkar gentian kaca bertetulang PA66

Senario aplikasi

Pam industri

Pam emparan dan pam anjakan positif yang memerlukan sokongan paksi dua arah.

Kotak gear

Sokongan aci dalam pemacu pengurangan dan sistem penghantaran kuasa dengan ruang paksi terhad.

Motor elektrik

Sokongan aci motor dengan kawalan pramuat untuk kedudukan rotor yang tepat.

Jentera pertanian

Penggelek penghantar dan aci pemacu dalam penuai dan traktor.

Pertanyaan teknikal

Apakah perbezaan antara pengedap 2Z dan 2RS?

2Z merujuk kepada perisai logam pada kedua-dua belah pihak, yang melindungi daripada zarah besar dan memberikan tork geseran yang rendah. 2RS merujuk kepada pengedap getah sentuhan pada kedua-dua belah, yang memberikan pengedap lengkap terhadap kelembapan dan bahan cemar tetapi dengan tork geseran yang lebih tinggi.

Bagaimanakah cara saya menetapkan pramuat untuk galas 3000A-2Z?

Galas 3000A-2Z dibekalkan dengan tetapan pramuat dalaman yang dioptimumkan untuk aplikasi biasa. Untuk keperluan pramuat khusus, rujuk pengilang. Dalam kebanyakan kes, galas direka untuk pramuat standard tanpa pelarasan tambahan diperlukan.

Bolehkah galas 3000A-2Z menampung salah jajaran?

Galas sentuhan sudut mempunyai keupayaan salah jajaran terhad. Penjajaran sudut maksimum yang disyorkan adalah kurang daripada 0.05 darjah. Untuk aplikasi dengan salah jajaran, pertimbangkan galas penggelek sfera atau galas bebola penjajaran sendiri.

Melekap

Sapukan daya secara sama rata pada gelang yang dipasang. Gunakan penekan dengan lengan sokongan yang sesuai. Jangan gunakan daya melalui elemen bergolek.

Pertimbangan pramuat

Pramuat yang berlebihan boleh menyebabkan terlalu panas dan keletihan pramatang. Ikut spesifikasi pengilang untuk pemasangan perumah dan aci.

Penyimpanan

Simpan dalam pembungkusan asal di kawasan kering dan bersih dengan suhu yang stabil. Elakkan pendedahan kepada atmosfera yang menghakis.

Pelinciran

Pra-pelincir seumur hidup. Tiada pelinciran awal diperlukan. Untuk keadaan yang teruk, rujuk pengeluar untuk pilihan pelinciran semula.

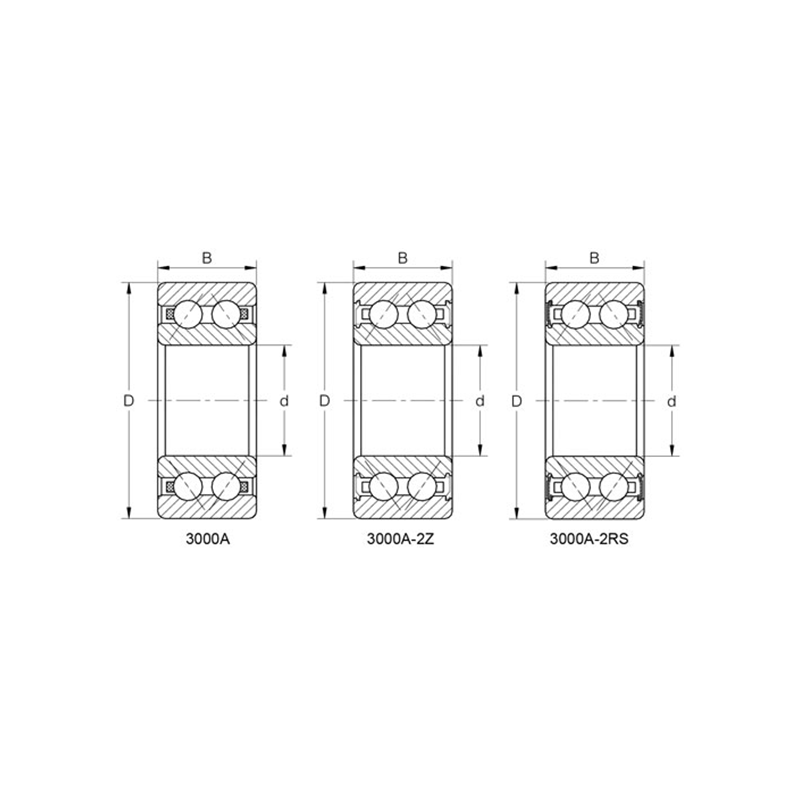

Jawatan	Dimensi Utama(mm)			Penilaian Beban Asas(KN)		Kelajuan Terhad(rpm)		Berat badan
Jawatan	d	D	B	Dinamik(Cr)	Statik(Cor)	gris	Minyak	(kg)
3000A-2Z	10	26	12	5.5	3.2	18000	-	0.022
3200A-2Z	10	30	14.3	7.5	4.3	16000	-	0.05
3001A-2Z	12	28	12	6.1	3.7	17000	-	0.025
3201A-2Z	12	32	15.9	9	4.9	14000	-	0.058
3002A-2Z	15	32	13	8.5	5.4	14500	-	0.036
3202A-2Z	15	35	15.9	10	6	11000	-	0.066
3302A-2Z	15	42	19	14	8	10000	-	0.13
3003A-2Z	17	35	14	9	6	12500	-	0.042
3203A-2Z	17	40	17.5	12.7	7.8	9000	-	0.096
3303A-2Z	17	47	22.2	17.3	10.4	8000	-	0.18
3804A-2Z	20	32	10	4.9	3.9	13000	-	0.02
3904A-2Z	20	37	13	9.3	6.6	12000	-	0.046
3004A-2Z	20	42	16	14.2	9.6	11000	-	0.08
3204A-2Z	20	47	20.6	19	12.1	8000	-	0.16
3304A-2Z	20	52	22.2	19	12.3	8500	-	0.22
3805A-2Z	25	37	10	5.5	4.9	11500	-	0.025
3905A-2Z	25	42	13	9.6	7.5	11000	-	0.062
3005A-2Z	25	47	16	15.2	11	9500	-	0.1
3205A-2Z	25	52	20.6	20.6	13.9	7500	-	0.19
3305A-2Z	25	62	25.4	27.6	17.8	7500	-	0.367
3806A-2Z	30	42	10	5.7	5.6	10000	-	0.03
3906A-2Z	30	47	13	9.9	8.3	9500	-	0.095
3006A-2Z	30	55	19	20.3	15.5	8000	-	0.16
3206A-2Z	30	62	23.8	25.7	18.5	6300	-	0.31
3306A-2Z	30	72	30.2	37.2	25.9	6000	-	0.59
3807A-2Z	35	47	10	6.1	6.2	8500	-	0.035
3907A-2Z	35	55	15	12.9	11.3	8000	-	0.138
3007A-2Z	35	62	20	24.2	20.4	6500	-	0.24
3207A-2Z	35	72	27	30.4	23.5	5600	-	0.51
3307A-2Z	35	80	34.9	46.1	35.3	5300	-	0.82
3808A-2Z	40	52	10	6.4	6.9	7000	-	0.04
3908A-2Z	40	62	16	17.4	15.8	6500	-	0.158
3008A-2Z	40	68	21	24.5	20.8	6000	-	0.279
3208A-2Z	40	80	30.2	40.8	30.2	5300	-	0.64
3308A-2Z	40	90	36.5	54.9	40.1	4800	-	1.06
3809A-2Z	45	58	10	6.7	7.7	6300	-	0.055
3909A-2Z	45	68	16	17.9	17.2	6000	-	0.183
3009A-2Z	45	75	23	39.3	36.4	5600	-	0.364
3209A-2Z	45	85	30.2	42.8	34.5	4800	-	0.72
3309A-2Z	45	100	39.7	72.1	52	4300	-	1.24
3810A-2Z	50	65	12	7	8.4	6000	-	0.075
3910A-2Z	50	72	16	19.1	19.6	5800	-	0.189
3010A-2Z	50	80	23	42.3	41.9	5300	-	0.395
3210A-2Z	50	90	30.2	43.2	35.3	4500	-	0.78
3310A-2Z	50	110	44.4	84.9	62.6	4000	-	1.96
3811A-2Z	55	72	13	12.8	14.4	5500	-	0.01
3911A-2Z	55	80	19	20	21.7	5300	-	0.282
3011A-2Z	55	90	26	43.7	44.7	4800	-	0.581
3211A-2Z	55	100	33.3	53.9	47.2	4000	-	1.03
3311A-2Z	55	120	49.2	106.3	82	3600	-	2.4
3812A-2Z	60	78	14	13.6	16.2	5000	-	0.14
3912A-2Z	60	85	19	21	23.8	4800	-	0.303
3012A-2Z	60	95	26	47.2	53.4	4400	-	0.621
3212A-2Z	60	110	36.5	61.3	52.6	3800	-	1.4
3312A-2Z	60	130	54	121.4	95.1	3400	-	3.24
3813A-2Z	65	85	15	15.1	18.3	4700	-	0.182
3913A-2Z	65	90	19	21.4	24.8	4500	-	0.324
3013A-2Z	65	100	26	49.5	59.2	4000	-	0.661
3213A-2Z	65	120	38.1	73.4	66.6	3400	-	1.84
3313A-2Z	65	140	58.7	137.5	109.6	2800	-	3.9
3814A-2Z	70	90	15	18	21.9	4400	-	0.19
3914A-2Z	70	100	23	25.8	30	4000	-	0.516
3014A-2Z	70	110	30	54.2	58.9	3600	-	0.95
3214A-2Z	70	125	39.7	80.5	73.8	3200	-	1.98
3314A-2Z	70	150	63.5	154.5	125.1	2800	-	4.7
3815A-2Z	75	95	15	16	20.3	4200	-	0.224
3915A-2Z	75	105	23	26	31.3	3800	-	0.546
3015A-2Z	75	115	30	57.7	66.5	3400	-	1.003
3215A-2Z	75	130	41.3	87.9	81.4	3000	-	2.01
3315A-2Z	75	160	68.3	171.4	134.8	2600	-	6.3
3216A-2Z	80	140	44.4	103.7	97.5	2800	-	2.48
3316A-2Z	80	170	68.3	190.1	151.7	2400	-	7.21
3217A-2Z	85	150	49.2	111.8	106.4	2400	-	3.2
3317A-2Z	85	180	73	189.4	234.5	2200	-	8.3
3218A-2Z	90	160	52.4	111.8	106.4	2400	-	4.5

Siri 3000A-2Z
