Disesuaikan Siri 3000A-2RS Galas bola hubungan sudut berganda Pengeluar, Kilang

Siri 3000A-2RS

3000A-2RS siri dua barisan galas bebola sudut sesentuh ialah galas prestasi tinggi yang direka untuk menahan beban jejarian dan paksi serentak. Reka bentuk dwi-barisnya yang unik memberikan kapasiti galas beban yang lebih tinggi dan kestabilan serta sesuai untuk digunakan dalam aplikasi beban tinggi dan berkelajuan tinggi. Siri galas ini diperbuat daripada bahan berkualiti tinggi dan tahan haus dan tahan kakisan untuk memastikan operasi jangka panjang dan boleh dipercayai. Sudut sentuhan cincin dalam dan luar galas direka dengan tepat untuk mengagihkan beban dengan berkesan, dengan itu memanjangkan hayat perkhidmatan. Selain itu, reka bentuk pengedap 2RS berkesan menghalang bahan cemar daripada memasuki bahagian dalam galas dan mengurangkan kekerapan penyelenggaraan. Galas jenis ini digunakan secara meluas dalam industri automotif, peralatan mesin, penjanaan kuasa angin dan peralatan mekanikal lain. Ia mempunyai prestasi dan kestabilan yang sangat baik serta dapat memenuhi keperluan pelbagai keadaan kerja.

Hantar Pertanyaan

BARISAN BERGANDA · 30° SUDUT HUBUNGI · 2RS DITERAI

3000A-2RS Galas Bebola Sentuhan Sudut Baris Dua Ganda

Sudut sentuhan 30° dimeterai dua kali pra-gris ketepatan P5

Reka bentuk dua baris bersepadu Siri 3000A-2RS menggabungkan dua baris bola dalam satu unit, membolehkan sokongan untuk beban jejarian tinggi sambil menguruskan daya paksi dua arah.

Sudut sentuhan yang dioptimumkan Direka dengan sudut sentuhan 30° nominal, memberikan prestasi seimbang antara kekakuan paksi dan kapasiti beban jejarian untuk aplikasi serba boleh.

Sistem pengedap bersepadu Dilengkapi dengan pengedap getah sentuhan 2RS pada kedua-dua belah, galas mengekalkan pelinciran dan menghalang kemasukan bahan cemar dalam persekitaran yang berdebu atau basah.

Pelinciran kilang Pra-diisi dengan gris berasaskan litium berkualiti tinggi, sesuai untuk suhu operasi dari -30°C hingga 110°C, mengurangkan kekerapan penyelenggaraan.

Parameter teknikal

Diameter gerudi d 10mm - 40mm

Diameter luar D 26mm - 72mm

Lebar B 12mm - 24mm

Sudut kenalan 30° nominal

Beban dinamik C 7.6kN - 28.5kN

Beban statik C0 5.2kN - 20.8kN

Mengehadkan kelajuan (gris) 8000 - 18000 rpm

Jenis pengedap 2RS (getah sentuh)

Gred ketepatan P0 / P5

Bahan sangkar gentian kaca bertetulang PA66

Aplikasi biasa

W Pam air Pam edaran penyejuk dalam sistem automotif dan perindustrian.

G Kotak gear Aci sokongan dalam unit pengurangan gear tugas ringan.

M Motor Motor elektrik dan penjana yang memerlukan kedudukan aci yang tepat.

A Peralatan pertanian Komponen penuai dan sistem pemacu PTO.

I Peminat industri Sokongan aci untuk sistem pengudaraan yang besar.

P Pam dan pemampat Pam emparan dan pemampat berputar.

Penyimpanan

Simpan dalam bungkusan asal yang belum dibuka. Simpan di kawasan kering dengan suhu 15-25°C dan kelembapan di bawah 60%.

Melekap

Sapukan daya tekan secara merata pada gelang yang dipasang. Gunakan alat sokongan untuk mengelakkan ubah bentuk. Semak toleransi aci dan perumahan sebelum pemasangan.

Pelinciran

Pra-gris seumur hidup. Tiada pelinciran awal diperlukan. Untuk keadaan yang teruk, rujuk pengeluar untuk selang pelinciran semula.

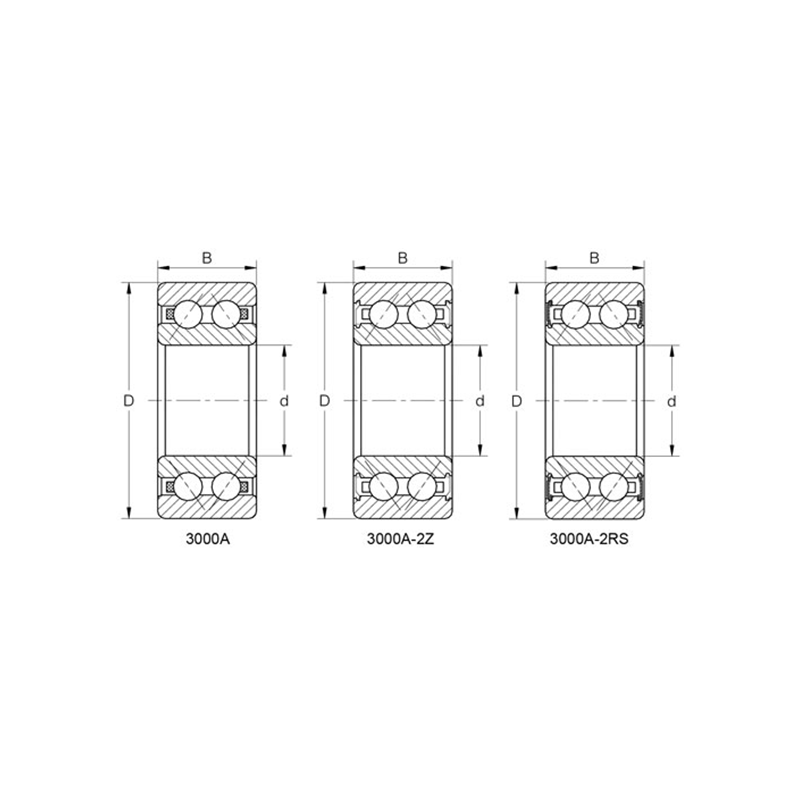

Jawatan	Dimensi Utama(mm)			Penilaian Beban Asas(KN)		Kelajuan Terhad(rpm)		Berat badan
Jawatan	d	D	B	Dinamik(Cr)	Statik(Cor)	gris	Minyak	(kg)
3000A-2RS	10	26	12	5.5	3.2	18000	-	0.022
3200A-2RS	10	30	14.3	7.5	4.3	16000	-	0.05
3001A-2RS	12	28	12	6.1	3.7	17000	-	0.025
3201A-2RS	12	32	15.9	9	4.9	14000	-	0.058
3002A-2RS	15	32	13	8.5	5.4	14500	-	0.036
3202A-2RS	15	35	15.9	10	6	11000	-	0.066
3302A-2RS	15	42	19	14	8	10000	-	0.13
3003A-2RS	17	35	14	9	6	12500	-	0.042
3203A-2RS	17	40	17.5	12.7	7.8	9000	-	0.096
3303A-2RS	17	47	22.2	17.3	10.4	8000	-	0.18
3804A-2RS	20	32	10	4.9	3.9	13000	-	0.02
3904A-2RS	20	37	13	9.3	6.6	12000	-	0.046
3004A-2RS	20	42	16	14.2	9.6	11000	-	0.08
3204A-2RS	20	47	20.6	19	12.1	8000	-	0.16
3304A-2RS	20	52	22.2	19	12.3	8500	-	0.22
3805A-2RS	25	37	10	5.5	4.9	11500	-	0.025
3905A-2RS	25	42	13	9.6	7.5	11000	-	0.062
3005A-2RS	25	47	16	15.2	11	9500	-	0.1
3205A-2RS	25	52	20.6	20.6	13.9	7500	-	0.19
3305A-2RS	25	62	25.4	27.6	17.8	7500	-	0.367
3806A-2RS	30	42	10	5.7	5.6	10000	-	0.03
3906A-2RS	30	47	13	9.9	8.3	9500	-	0.095
3006A-2RS	30	55	19	20.3	15.5	8000	-	0.16
3206A-2RS	30	62	23.8	25.7	18.5	6300	-	0.31
3306A-2RS	30	72	30.2	37.2	25.9	6000	-	0.59
3807A-2RS	35	47	10	6.1	6.2	8500	-	0.035
3907A-2RS	35	55	15	12.9	11.3	8000	-	0.138
3007A-2RS	35	62	20	24.2	20.4	6500	-	0.24
3207A-2RS	35	72	27	30.4	23.5	5600	-	0.51
3307A-2RS	35	80	34.9	46.1	35.3	5300	-	0.82
3808A-2RS	40	52	10	6.4	6.9	7000	-	0.04
3908A-2RS	40	62	16	17.4	15.8	6500	-	0.158
3008A-2RS	40	68	21	24.5	20.8	6000	-	0.279
3208A-2RS	40	80	30.2	40.8	30.2	5300	-	0.64
3308A-2RS	40	90	36.5	54.9	40.1	4800	-	1.06
3809A-2RS	45	58	10	6.7	7.7	6300	-	0.055
3909A-2RS	45	68	16	17.9	17.2	6000	-	0.183
3009A-2RS	45	75	23	39.3	36.4	5600	-	0.364
3209A-2RS	45	85	30.2	42.8	34.5	4800	-	0.72
3309A-2RS	45	100	39.7	72.1	52	4300	-	1.24
3810A-2RS	50	65	12	7	8.4	6000	-	0.075
3910A-2RS	50	72	16	19.1	19.6	5800	-	0.189
3010A-2RS	50	80	23	42.3	41.9	5300	-	0.395
3210A-2RS	50	90	30.2	43.2	35.3	4500	-	0.78
3310A-2RS	50	110	44.4	84.9	62.6	4000	-	1.96
3811A-2RS	55	72	13	12.8	14.4	5500	-	0.01
3911A-2RS	55	80	19	20	21.7	5300	-	0.282
3011A-2RS	55	90	26	43.7	44.7	4800	-	0.581
3211A-2RS	55	100	33.3	53.9	47.2	4000	-	1.03
3311A-2RS	55	120	49.2	106.3	82	3600	-	2.4
3812A-2RS	60	78	14	13.6	16.2	5000	-	0.14
3912A-2RS	60	85	19	21	23.8	4800	-	0.303
3012A-2RS	60	95	26	47.2	53.4	4400	-	0.621
3212A-2RS	60	110	36.5	61.3	52.6	3800	-	1.4
3312A-2RS	60	130	54	121.4	95.1	3400	-	3.24
3813A-2RS	65	85	15	15.1	18.3	4700	-	0.182
3913A-2RS	65	90	19	21.4	24.8	4500	-	0.324
3013A-2RS	65	100	26	49.5	59.2	4000	-	0.661
3213A-2RS	65	120	38.1	73.4	66.6	3400	-	1.84
3313A-2RS	65	140	58.7	137.5	109.6	2800	-	3.9
3814A-2RS	70	90	15	18	21.9	4400	-	0.19
3914A-2RS	70	100	23	25.8	30	4000	-	0.516
3014A-2RS	70	110	30	54.2	58.9	3600	-	0.95
3214A-2RS	70	125	39.7	80.5	73.8	3200	-	1.98
3314A-2RS	70	150	63.5	154.5	125.1	2800	-	4.7
3815A-2RS	75	95	15	16	20.3	4200	-	0.224
3915A-2RS	75	105	23	26	31.3	3800	-	0.546
3015A-2RS	75	115	30	57.7	66.5	3400	-	1.003
3215A-2RS	75	130	41.3	87.9	81.4	3000	-	2.01
3315A-2RS	75	160	68.3	171.4	134.8	2600	-	6.3
3216A-2RS	80	140	44.4	103.7	97.5	2800	-	2.48
3316A-2RS	80	170	68.3	190.1	151.7	2400	-	7.21
3217A-2RS	85	150	49.2	111.8	106.4	2400	-	3.2
3317A-2RS	85	180	73	189.4	234.5	2200	-	8.3
3218A-2RS	90	160	52.4	111.8	106.4	2400	-	4.5
