Siri 1600

1600 Series Deep Groove Ball Bearing ialah galas bergolek yang digunakan secara meluas. Ia mempunyai ciri-ciri rintangan geseran rendah dan kelajuan tinggi, dan boleh menahan beban jejarian atau gabungan beban jejarian dan paksi. Siri galas ini terdiri daripada cincin luar, cincin dalam, satu set bola keluli dan satu set sangkar. Terdapat pelbagai model, seperti 16011, 16012, dsb., dengan diameter dalam antara 25mm hingga 100mm, dan diameter dan ketebalan luar juga berbeza-beza. Disebabkan prestasinya yang cemerlang dan pelbagai aplikasi, galas bebola alur dalam 1600 siri memainkan peranan penting dalam jentera, kereta, lif dan industri lain.

Hantar Pertanyaan

Pengenalan produk

Galas bebola alur dalam Siri 1600 menggunakan reka bentuk bahagian lebih lebar, memberikan kapasiti beban jejarian yang lebih tinggi dan kestabilan aci yang lebih baik daripada galas keratan cahaya standard bagi lubang yang sama. Diameter gerek meliputi 10 mm hingga 50 mm, diameter luar 26 mm hingga 80 mm, dan lebar 8 mm hingga 18 mm, membolehkan siri ini sesuai dengan perumah yang jidar beban lebih penting daripada kekompakan. Pengeluaran mengikut dimensi sempadan ISO 15. Sangkar keluli tertekan adalah standard, dengan sangkar poliamida ditawarkan untuk kedudukan bunyi rendah. Kelas pelepasan CN, C3 dan C4 boleh dipilih pada peringkat pesanan, dan varian pengedap terbuka, ZZ dan 2RS berkongsi platform sempadan yang sama. Setiap kumpulan dihantar dengan laporan pemeriksaan dimensi dan sijil bahan.

Bahagian lebih luas

Cincin yang lebih lebar meningkatkan kapasiti jejarian dan meningkatkan kestabilan aci di bawah beban berterusan, sambil mengekalkan dimensi lubang tidak berubah.

Satu platform sempadan

Varian Open, ZZ dan 2RS serta kelas pelepasan berkongsi dimensi yang sama, jadi satu bahagian keluarga meliputi beberapa baris pemasangan.

Parameter kelompok terkunci

Tetapan proses ditetapkan setiap larian, mengekalkan ketepatan larian di dalam jalur toleransi yang dipersetujui merentas pesanan pembelian berulang.

Pakej pemeriksaan

Rekod kelompok, laporan dimensi dan sijil bahan bergerak dengan setiap penghantaran untuk semakan dan audit masuk.

Rujukan pesanan

Diameter lubang 10 mm - 50 mm

Diameter luar 26 mm - 80 mm

Lebar 8 mm - 18 mm

Penilaian beban dinamik 7.0 kN - 30.0 kN

Kedudukan beban statik 3.8 kN - 18.5 kN

Pilihan sangkar Keluli tekan / poliamida

Kelas pembersihan CN / C3 / C4

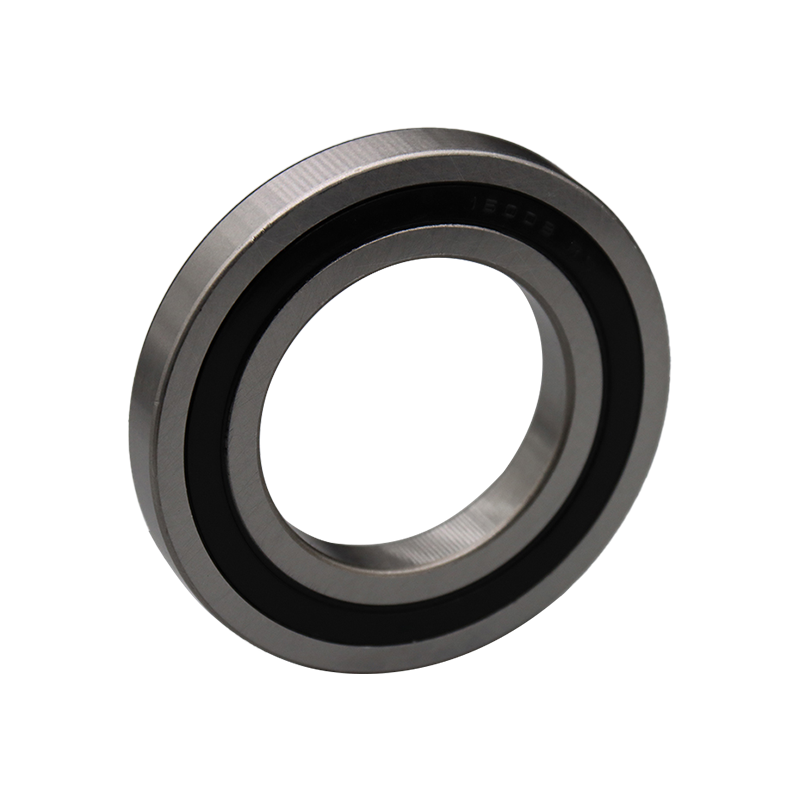

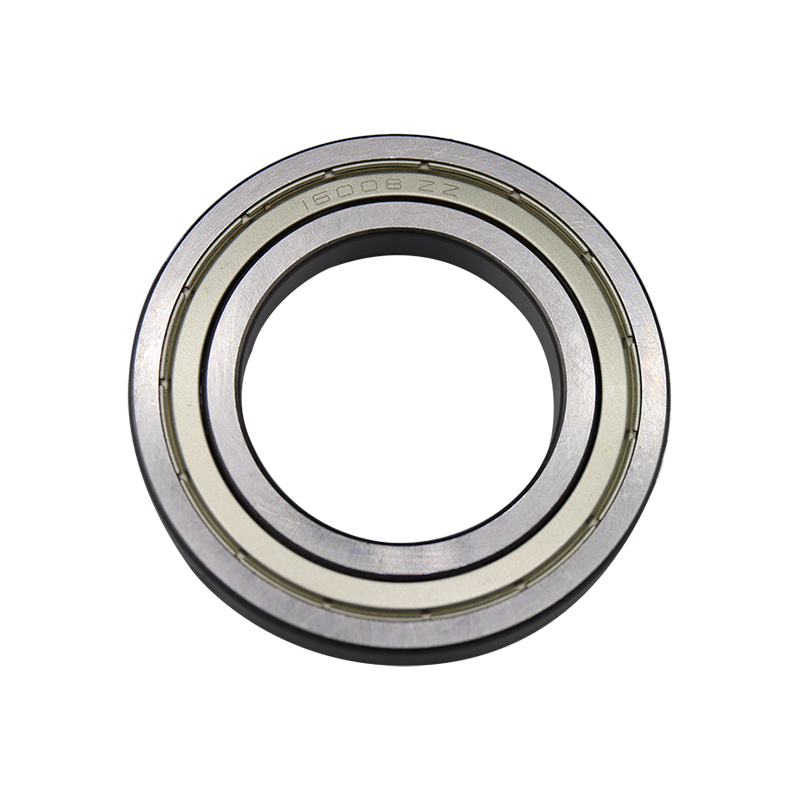

Varian pengedap Buka / ZZ / 2RS

Pilihan ketepatan P0 / P6

Pembungkusan Karton industri / dulang pukal

Di mana siri itu dinyatakan

Pam industri

Sokongan aci dalam pam anjakan emparan dan positif yang memerlukan margin jejarian tambahan.

Pengurangan gear

Galas aci input dan output dalam unit pengurangan ringan dan sederhana dengan ruang perumahan terhad.

Motor elektrik

Sokongan pemutar di mana bahagian yang lebih luas meningkatkan kestabilan di bawah beban berterusan.

Sistem penghantar

Galas hujung penggelek dalam peralatan pengendalian bahan dengan keperluan jejarian sederhana.

Jentera pertanian

Kedudukan pemacu dan pemalas dalam alatan terdedah kepada habuk dan perubahan suhu bermusim.

Peralatan tekstil

Sokongan penggelek dalam mesin pemprosesan yang berjalan secara berterusan pada kelajuan yang stabil.

Pertanyaan pembeli

Bagaimanakah siri 1600 dibandingkan dengan siri 6200?

Siri 1600 mempunyai bahagian yang lebih luas daripada garisan 6200 pada lubang yang sama, memberikan lebih kapasiti jejarian dan kestabilan aci yang lebih baik. Pemilihan bergantung pada sama ada ruang perumahan atau margin beban adalah faktor pengehad.

Adakah versi pelepasan C3 tersedia?

Pelepasan C3 disimpan dalam stok separuh siap untuk saiz biasa dan disahkan setiap item baris pada peringkat pesanan. CN kekal sebagai kelas lalai untuk ketersediaan bersaiz penuh.

Bolehkah varian pengedap yang berbeza digabungkan dalam satu susunan?

ya. Varian Open, ZZ dan 2RS berkongsi dimensi sempadan, jadi beberapa konfigurasi pengedap boleh muncul dalam satu pesanan pembelian dan disahkan pada helaian spesifikasi.

Apakah dokumentasi yang disertakan dengan penghantaran pukal?

Penghantaran pukal termasuk rekod nombor kelompok, laporan pemeriksaan dimensi dan sijil bahan. Dokumen tambahan yang diperlukan untuk pemeriksaan masuk boleh diatur pada pengesahan pesanan.

Gudang dan nota talian

Pembungkusan integrity

Simpan pembalut yang menghalang kakisan dimeteraikan sehingga keluar dari bahagian garisan. Pembungkusan terbuka menarik lembapan semasa kitaran suhu dan meninggalkan kesan yang gagal dalam pemeriksaan masuk.

Tekan arah muat

Guna daya pada gelang di bawah gangguan. Beban yang melalui set bola meninggalkan lekukan yang muncul sebagai bunyi larian sebaik sahaja pemasangan mencapai kelajuan operasi.

Pemeriksaan keadaan gerek

Sahkan kebulatan dan kemasan permukaan sebelum dipasang. Cip dan burr mengubah gangguan yang berkesan dan memendekkan hayat dalam kedudukan tugas berterusan.

Pelinciran varian terbuka

Padankan kelikatan minyak asas gris dengan kelajuan dan suhu. Varian yang dimeterai tiba sebelum diisi dan tidak memerlukan langkah pelinciran prapemasangan.

1600 siri lebih lebar program bekalan industri kebolehkesanan kelompok

Penetapan Galas	Dimensi（mm）				Penilaian beban asas (kN)		Penilaian kelajuan(rpm)		Berat badan
Penetapan Galas	d	D	B	rs min	Cr	Cor	gris	Minyak	(Kg)
16001	12	28	7	0.3	5.1	2.39	26000	30000	0.019
16002	15	32	8	0.3	5.6	2.83	22000	26000	0.025
16003	17	35	8	0.3	6.8	3.35	20000	24000	0.032
16004	20	42	8	0.3	7.9	4.5	18000	21000	0.051
16005	25	47	8	0.3	8.35	5.1	15000	18000	0.06
16006	30	55	9	0.3	11.2	7.35	13000	15000	0.091
16007	35	62	9	0.3	11.7	8.2	12000	14000	0.11
16008	40	68	9	0.3	12.6	9.65	10000	12000	0.125
16009	45	75	10	0.6	12.9	10.5	9000	11000	0.171
16010	50	80	10	0.6	13.2	11.3	8400	9800	0.18
16011	55	90	11	0.6	18.6	15.3	7700	9000	0.258
16012	60	95	11	0.6	20	17.5	7000	8300	0.283
16013	65	100	11	0.6	20.5	18.7	6500	7700	0.307
16014	70	110	13	0.6	24.4	22.6	6100	7100	0.441
16015	75	115	13	0.6	25	24	5700	6700	0.464
16016	80	125	14	0.6	25.4	25.1	5300	6200	0.597
16017	85	130	14	0.6	25.9	26.2	5000	5900	0.626
16018	90	140	16	1	33.5	33.5	4700	5600	0.848
16019	95	145	16	1	34.5	35	4500	5300	0.885
16020	100	150	16	1	35	36.5	4200	5000	0.91
16021	105	160	18	1	52	50.5	4000	4700	1.2
16022	110	170	19	1	57.5	56.5	3800	4500	1.46
16024	120	180	19	1	63	63.5	3500	4100	1.56
16026	130	200	22	1.1	80	79.5	3200	3800	2.31
16028	140	210	22	1.1	82	85	3000	3500	2.45
16030	150	225	24	1.1	96.5	101	2800	3200	3.07
16032	160	240	25	1.5	99	108	2600	3000	3.64
16034	170	260	28	1.5	119	128	2400	2800	4.93
16036	180	280	31	2	117	134	2300	2700	6.49
16038	190	290	31	2	134	156	2100	2500	6.77
16040	200	310	34	2	142	160	2000	2400	8.68
