LME..uu..AJ Siri Balai Linear Linear Laras adalah komponen inovatif yang direka khusus untuk aplikasi gerakan ketepatan tinggi. Ia menggunakan keluli berkualiti tinggi dan teknologi rawatan permukaan maju untuk memastikan rintangan hayat dan hayat perkhidmatan. Siri produk ini mempunyai reka bentuk struktur laras, dan pengguna boleh menyesuaikan pelepasan galas mengikut keperluan khusus, dengan itu mencapai ketepatan dan kestabilan operasi yang lebih baik. LME..uu..AJ siri galas digunakan secara meluas dalam peralatan automasi, pemprosesan mekanikal, percetakan 3D dan medan lain, dan dapat mengurangkan geseran dan meningkatkan kecekapan pergerakan dengan berkesan. Di samping itu, kaedah pemasangan siri ini adalah mudah dan kebolehsuaiannya kuat, menjadikannya mudah bagi pengguna untuk menggantikan peranti yang berbeza dengan cepat. Sama ada dalam persekitaran operasi tinggi atau berkelajuan tinggi, LME..UU..AJ Siri dapat mengekalkan prestasi yang sangat baik dan menjadi bahagian penting dalam automasi perindustrian moden.

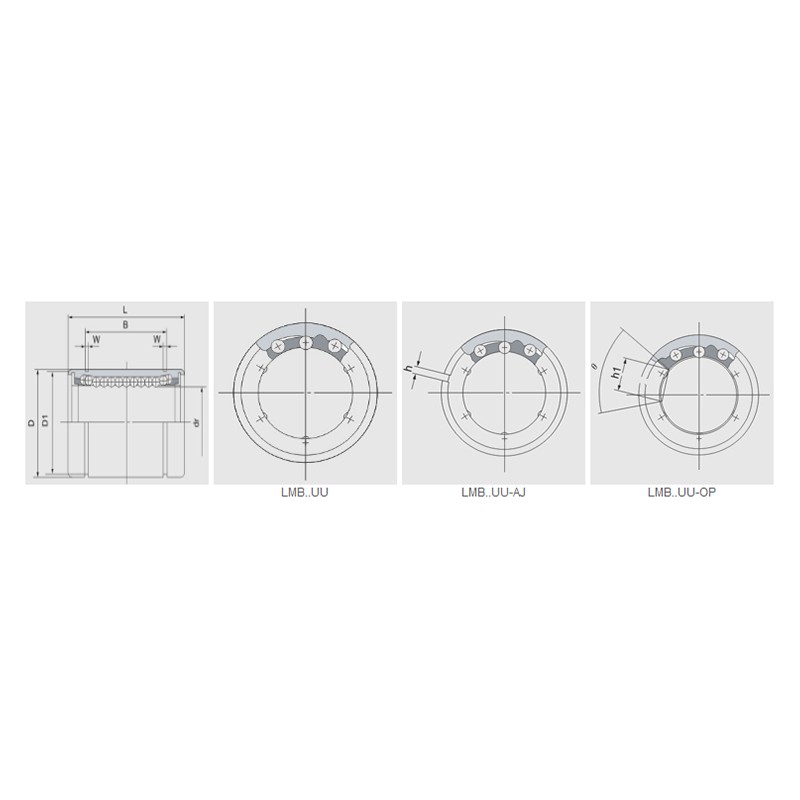

Parameter Produk
| Retainer Resin | Diameter aci nominal | dr | Dimensi dan toleransi utama | Eksentrik | Pelepasan radial (max) | Penilaian Beban Asas (KN) | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lme ... uu | Litar bola | Berat (kg) | Lme ... uu-aj | Litar bola | Berat | Lme ... uu-op | Litar bola | Berat (kg) | mm | mm | Toleransi | Toleransi | D mm | Toleransi (μm) | L mm | Toleransi (μm) | B mm | Toleransi (μm) | W (mm) | D1 (mm) | H (mm) | H1 (mm) | θ | Dinamik | Statik | ||
| Lme3 | 4 | 1.35 | - | - | - | - | - | - | 3 | 3 | - | 8/0 | 7 | 0/-8 | 10 | 0/-120 | - | - | - | - | - | - | - | 10 | -3 | 69 | 105 |
| Lme4 | 4 | 1.9 | - | - | - | - | - | - | 4 | 4 | - | 8/0 | 8 | 0/-8 | 12 | 0/-120 | - | - | - | - | - | - | - | 10 | -3 | 88 | 127 |
| Lme5uu | 4 | 11 | Lme5uu-aj | 4 | 10 | - | - | - | 5 | 5 | - | 8/0 | 12 | 0/-8 | 22 | 0/-200 | 14.5 | 0/-200 | 1.1 | 11.5 | 1 | - | - | 12 | -3 | 206 | 265 |
| Lme8uu | 4 | 20 | Lme8uu-aj | 4 | 19.5 | - | - | - | 8 | 8 | - | 8/0 | 16 | 0/-8 | 25 | 0/-200 | 16.5 | 0/-200 | 1.1 | 15.2 | 1 | - | - | 12 | -3 | 265 | 402 |
| Lme10uu | 4 | 29.5 | Lme10uu-aj | 4 | 29 | Lme10uu-op | 3 | 23 | 10 | 10 | - | 8/0 | 19 | 0/-9 | 29 | 0/-200 | 22 | 0/-200 | 1.3 | 18 | 1 | 6.8 | 80 ° | 12 | -4 | 372 | 549 |
| Lme12uu | 4 | 41 | Lme12uu-aj | 4 | 40 | Lme12uu-op | 3 | 32 | 12 | 12 | - | 8/0 | 22 | 0/-9 | 32 | 0/-200 | 22.9 | 0/-200 | 1.3 | 21 | 1.5 | 7.5 | 78 ° | 12 | -4 | 510 | 784 |
| Lme16uu | 5 | 57 | Lme16uu-aj | 5 | 56 | Lme16uu-op | 4 | 44 | 16 | 16 | - | 9/-1 | 26 | 0/-9 | 36 | 0/-200 | 24.9 | 0/-200 | 1.3 | 24.9 | 1.5 | 10 | 78 ° | 12 | -4 | 578 | 892 |
| Lme20uu | 5 | 91 | Lme20uu-aj | 5 | 90 | Lme20uu-op | 4 | 75 | 20 | 20 | - | 9/-1 | 32 | 0/-11 | 45 | 0/-200 | 31.5 | 0/-200 | 1.6 | 30.3 | 2 | 10 | 60 ° | 15 | -6 | 862 | 1370 |
| Lme25uu | 6 | 215 | Lme25uu-aj | 6 | 212 | Lme25uu-op | 5 | 181 | 25 | 25 | - | 11/-1 | 40 | 0/-11 | 58 | 0/-300 | 44.1 | 0/-300 | 1.85 | 37.5 | 2 | 12.5 | 60 ° | 15 | -6 | 980 | 1570 |
| Lme30uu | 6 | 325 | Lme30uu-aj | 6 | 320 | Lme30uu-op | 5 | 272 | 30 | 30 | - | 11/-1 | 47 | 0/-11 | 68 | 0/-300 | 52.1 | 0/-300 | 1.85 | 44.5 | 2 | 12.5 | 50 ° | 15 | -8 | 1570 | 2740 |
| Lme40uu | 6 | 705 | Lme40uu-aj | 6 | 694 | Lme40uu-op | 5 | 600 | 40 | 40 | - | 13/-2 | 62 | 0/-13 | 80 | 0/-300 | 60.6 | 0/-300 | 2.15 | 59 | 3 | 16.8 | 50 ° | 17 | -8 | 2160 | 4020 |
| Lme50uu | 6 | 1130 | Lme50uu-aj | 6 | 1110 | Lme50uu-op | 5 | 970 | 50 | 50 | - | 13/-2 | 75 | 0/-13 | 100 | 0/-300 | 77.6 | 0/-300 | 2.65 | 72 | 3 | 21 | 50 ° | 17 | -13 | 3820 | 7940 |
| Lme60uu | 6 | 250 | Lme60uu-aj | 6 | 20 | Lme60uu-op | 5 | 1580 | 60 | 60 | - | 13/-2 | 90 | 0/-15 | 125 | 0/-400 | 101.7 | 0-400 | 3.15 | 86.5 | 3 | 27.2 | 54 ° | 20 | -13 | 4700 | 9800 |
