Galas roller tirus siri dengan cincin luar flanged adalah galas rolling yang sangat efisien yang direka untuk menahan beban paksi dan radial. Cincin luarnya dilengkapi dengan bebibir, yang boleh diperbaiki dan diposisikan dengan berkesan, meningkatkan kestabilan galas dalam beban tinggi dan persekitaran kerja yang keras. Struktur roller tirus membolehkannya menahan beban radial yang besar serta beban paksi. Ia sesuai untuk jentera berat, kereta, penerbangan dan bidang lain. Reka bentuk sudut hubungan ini meningkatkan kapasiti beban dan hayat perkhidmatan sambil mengurangkan geseran dan penjanaan haba. Dengan pelinciran dan penyelenggaraan yang betul, galas roller tirus dengan bebibir pada cincin luar dapat memberikan prestasi operasi yang lancar dan kecekapan kerja yang boleh dipercayai, dan merupakan komponen utama yang sangat diperlukan dalam peralatan mekanikal moden.
Parameter Produk

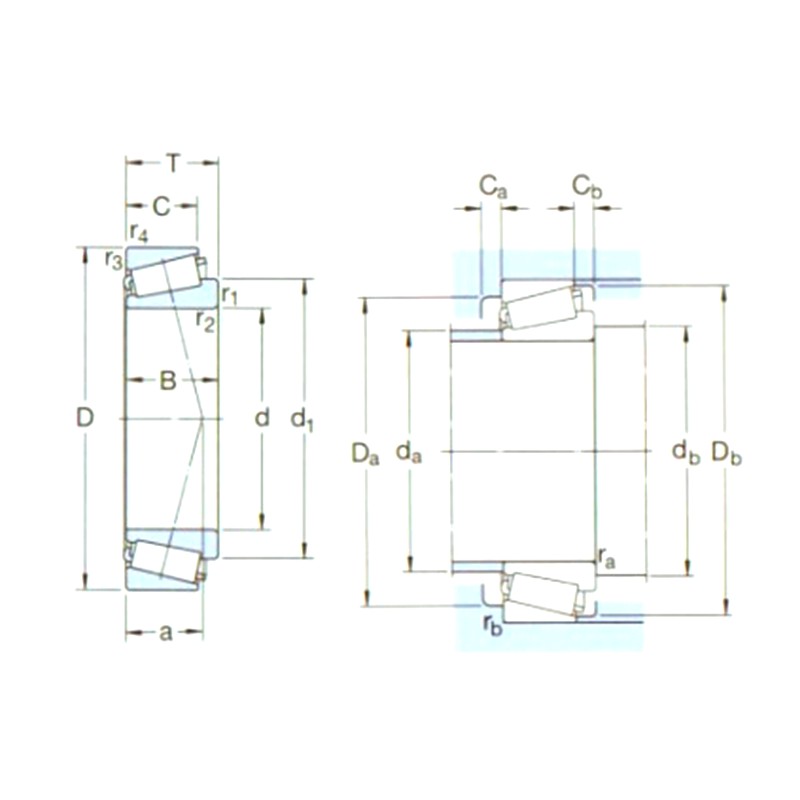

Penetapan | Dimensi utama (mm) | Penilaian Beban Asas (KN) | Pu | Penilaian kelajuan (rpm) | Berat (kg) | Dimensi (mm) | Dimensi Abutment dan Fillet (mm) | Nilai | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
d1 | D | B | DYC (CR) | STC (COR) | Penilaian kelajuan | Mengehadkan kelajuan | d | D1 ~ | D1 | B | C | C1 | R1,2 (min) | R3,4 (min) | a | da (max) | db (min) | ra (max) | e | Y | Yo | |||
32008XR/QVA621 | 40 | 68 | 19 | 60 | 71 | 7,65 | 7500 | 9500 | 0,27 | 40 | 54,2 | 72 | 19 | 14,5 | 3,5 | 1 | 1 | 15 | 46 | 46 | 1 | 0,37 | 1,6 | 0,9 |
30208RJ2/q | 40 | 80 | 19,75 | 71 | 68 | 7,65 | 7000 | 8500 | 0,42 | 40 | 57,5 | 85 | 18 | 16 | 4 | 1,5 | 1,5 | 16 | 49 | 47 | 1 | 0,37 | 1,6 | 0,9 |
33209R/q | 45 | 85 | 32 | 108 | 143 | 16,3 | 5300 | 7500 | 0,85 | 45 | 65,2 | 90 | 32 | 25 | 5 | 1,5 | 1,5 | 22 | 52 | 52 | 1 | 0,4 | 1,5 | 0,8 |
32309BRJ2/QCL7C | 45 | 100 | 38,25 | 156 | 176 | 20 | 5000 | 6700 | 1,50 | 45 | 74,8 | 106 | 36 | 30 | 7 | 2 | 1,5 | 30 | 55 | 54 | 1,5 | 0,54 | 1,1 | 0,6 |
32311brj2/qcl7c | 55 | 120 | 45,5 | 216 | 260 | 30 | 4300 | 5600 | 2,50 | 55 | 90,5 | 127 | 43 | 35 | 8 | 2,5 | 2 | 36 | 67 | 65 | 2 | 0,54 | 1,1 | 0,6 |
33113r/q | 65 | 110 | 34 | 142 | 208 | 24 | 4300 | 5600 | 1,30 | 65 | 87,9 | 116 | 34 | 26,5 | 5,5 | 1,5 | 1,5 | 26 | 74 | 72 | 1 | 0,4 | 1,5 | 0,8 |
30313RJ2 | 65 | 140 | 36 | 194 | 228 | 27,5 | 3600 | 4800 | 2,40 | 65 | 98,3 | 147 | 33 | 28 | 6 | 3 | 2,5 | 28 | 84 | 77 | 2 | 0,35 | 1,7 | 0,9 |
30313RJ2 | 65 | 140 | 36 | 194 | 228 | 27,5 | 3600 | 4800 | 2,40 | 65 | 98,3 | 147 | 33 | 28 | 6 | 3 | 2,5 | 28 | 84 | 77 | 2 | 0,35 | 1,7 | 0,9 |
