Memahami Galas bola dinding nipis dan kelebihan unik mereka

Apa yang menjadikan galas dinding nipis berbeza

Galas bola dinding nipis mewakili kategori galas khusus yang direka untuk aplikasi di mana kekangan ruang adalah kritikal. Tidak seperti galas standard, komponen-komponen ini mempunyai ciri-ciri silang yang berkurangan dengan ketara sambil mengekalkan keupayaan beban yang mengagumkan. The galas bola dinding nipis Reka bentuk mencapai ini melalui kejuruteraan ketepatan dan bahan berkualiti tinggi yang mengimbangi ketebalan bahan yang dikurangkan.

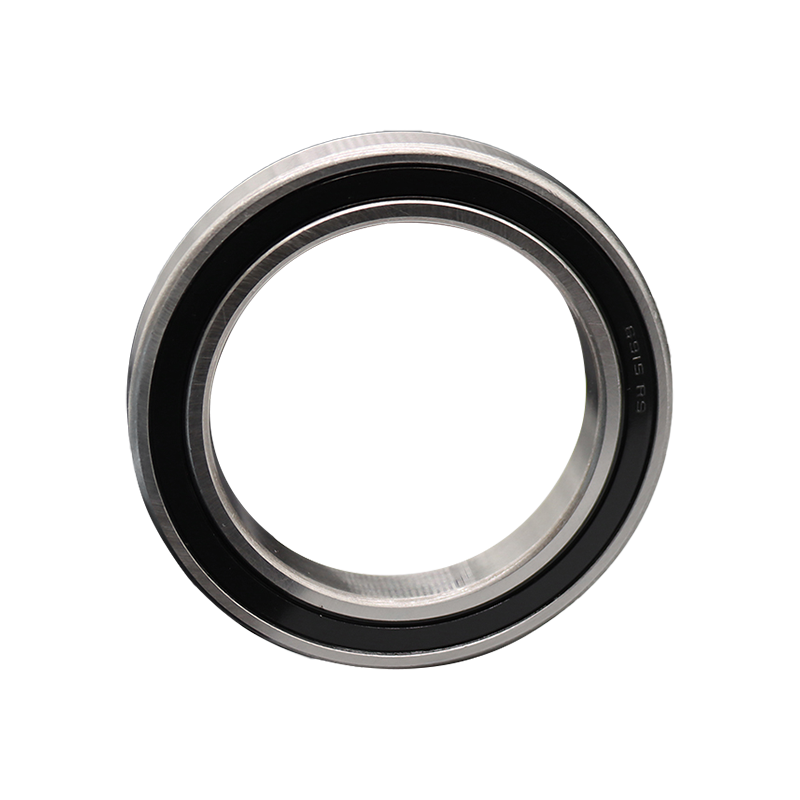

6900 Siri Ball Ball Groove Deep

Ciri -ciri utama yang membezakan galas dinding nipis termasuk:

Keratan rentas radial biasanya 25-30% lebih kurus daripada galas standard
Dikekalkan kapasiti beban melalui geometri raceway yang dioptimumkan
Permukaan tanah ketepatan untuk operasi lancar walaupun dikurangkan bahan
Proses rawatan haba khas untuk meningkatkan kekuatan dalam profil yang lebih nipis

Faedah menggunakan reka bentuk dinding nipis

Kelebihan utama galas bola dinding nipis menjadi jelas dalam aplikasi sensitif berat. Berbanding dengan galas konvensional, versi dinding nipis menawarkan:

Ciri	Galas standard	Galas dinding nipis
Berat	Lebih tinggi kerana lebih banyak bahan	Dikurangkan sebanyak 15-40%
Keperluan ruang	Jejak yang lebih besar	Reka bentuk padat
Kapasiti beban	Kapasiti mutlak yang lebih tinggi	Nisbah kapasiti ke saiz yang lebih baik

Cara memilih yang betul Galas bola dinding nipis untuk robotik

Faktor pemilihan kritikal untuk aplikasi robot

Semasa memilih a galas bola dinding nipis untuk robotik , jurutera mesti mempertimbangkan beberapa keperluan khusus. Sistem robotik menuntut komponen yang boleh mengendalikan beban dinamik, pergerakan yang tepat, dan sering beroperasi di ruang terkawal.

Pertimbangan yang paling penting termasuk:

Keperluan beban radial dan paksi semasa pelbagai urutan gerakan
Tahap ketepatan yang diperlukan untuk ketepatan kedudukan
Faktor persekitaran seperti variasi suhu atau pencemaran yang berpotensi
Hayat perkhidmatan yang dijangkakan dalam keadaan operasi yang berterusan

Perbandingan prestasi untuk sendi robot

Aplikasi robot yang berbeza memerlukan ciri -ciri galas yang berbeza. Begini bagaimana galas dinding nipis dilakukan dalam pelbagai senario robot:

Permohonan	Prestasi galas standard	Kelebihan galas dinding nipis
Lengan yang diartikulasikan	Kapasiti beban yang baik tetapi besar	Penjimatan ruang tanpa mengorbankan prestasi
Sendi putar	Prestasi standard	Pengagihan berat badan yang lebih baik
Pengesan akhir	Sering besar	Ketepatan sesuai dengan reka bentuk padat

Mengoptimumkan prestasi dengan Galas bola bahagian nipis

Prinsip Kejuruteraan Di Sebalik Reka Bentuk Bahagian Nipis

Galas bola bahagian nipis mencapai prestasi mereka melalui beberapa pendekatan kejuruteraan yang inovatif. Keratan rentas yang dikurangkan memerlukan perhatian yang teliti terhadap pemilihan bahan, proses rawatan haba, dan geometri raceway untuk mengekalkan fungsi.

Pertimbangan kejuruteraan utama termasuk:

Komposisi aloi khas yang mengekalkan kekuatan dalam profil yang lebih nipis
Proses rawatan haba lanjutan untuk ketahanan permukaan yang dipertingkatkan
Teknik pengisaran ketepatan yang memastikan bulat yang sempurna walaupun dinding nipis
Pelengkap bola yang dioptimumkan dan reka bentuk sangkar untuk operasi lancar

Perdagangan dan penyelesaian prestasi

Walaupun galas seksyen nipis menawarkan kelebihan ruang dan berat, jurutera mesti memahami batasan mereka dan bagaimana pengeluar menangani mereka:

Batasan yang berpotensi	Penyelesaian Kejuruteraan	Menghasilkan prestasi
Mengurangkan kekakuan	Profil Raceway Khas	Mengekalkan ketegaran
Kapasiti beban mutlak yang lebih rendah	Bahan berkualiti tinggi	Nisbah kapasiti ke saiz yang lebih baik
Cabaran pelesapan haba	Sistem pelinciran yang dioptimumkan	Pengurusan terma yang berkesan

Petua pemasangan untuk Galas bola nipis tambahan

Prosedur pengendalian dan pemasangan yang betul

Bekerja dengan galas bola nipis tambahan Memerlukan penjagaan khas semasa pemasangan kerana struktur halus mereka. Pengendalian yang tidak betul boleh menyebabkan kegagalan pramatang atau prestasi yang dikurangkan.

Garis panduan pemasangan penting termasuk:

Sentiasa gunakan alat yang betul yang direka untuk pemasangan galas nipis
Memohon tekanan walaupun semasa pemasangan untuk mengelakkan gangguan
Mengekalkan kebersihan yang ketat untuk mencegah pencemaran
Ikuti keperluan preload yang ditentukan dengan tepat

Kesalahan pemasangan biasa untuk dielakkan

Banyak kegagalan galas berpunca daripada kesilapan pemasangan yang sangat bermasalah untuk reka bentuk tambahan nipis:

Kesilapan	Akibat yang berpotensi	Ukuran pembetulan
Menggunakan Hammer secara langsung pada galas	Kerosakan Raceway	Gunakan alat pemasangan yang betul
Akhbar yang tidak sekata	Bearing distorsi	Pastikan permukaan pemasangan selari
Lebih ketat	Peningkatan geseran	Ikuti spesifikasi tork

Mengekalkan Galas dinding nipis ketepatan untuk hayat perkhidmatan yang panjang

Strategi pelinciran yang berkesan

Galas dinding nipis ketepatan memerlukan pengurusan pelinciran yang teliti untuk mengekalkan kelebihan prestasi mereka. Ketebalan bahan yang dikurangkan mempengaruhi pelesapan haba dan pengedaran pelincir.

Amalan pelinciran optimum termasuk:

Memilih pelincir dengan kelikatan yang sesuai untuk aplikasi
Mewujudkan selang relubrik yang betul berdasarkan keadaan operasi
Memandangkan pelincir khas untuk suhu yang melampau atau risiko pencemaran
Memantau keadaan pelincir sebagai sebahagian daripada penyelenggaraan pencegahan

Teknik pemantauan keadaan

Pemantauan tetap membantu mengesan isu -isu yang berpotensi sebelum menyebabkan kegagalan galas:

Kaedah pemantauan	Apa yang mengesannya	Kekerapan yang disyorkan
Analisis getaran	Pakaian awal atau misalignment	Bulanan atau yang diperlukan
Pemantauan suhu	Masalah pemanasan atau pelinciran	Berterusan jika boleh
Pemantauan akustik	Corak bunyi yang tidak normal	Semasa pemeriksaan rutin

Menyelesaikan masalah biasa dengan Galas bola alur dalam dinding nipis

Penyelesaian masalah masalah yang kerap

Galas bola alur dalam dinding nipis boleh mengalami cabaran yang unik kerana ciri -ciri reka bentuk mereka. Memahami isu -isu ini membantu dalam pencegahan dan penyelesaian.

Masalah biasa dan penyelesaian mereka termasuk:

Brinelling dari pengendalian yang tidak betul - Gunakan alat dan teknik yang betul
Kerosakan pelinciran - Ikuti cadangan pengeluar
Pencemaran Inress - Meningkatkan penyelesaian pengedap
Pelepasan yang berlebihan - Sahkan pemasangan dan pramuat yang betul

Analisis perbandingan mod kegagalan

Galas dinding nipis mengalami beberapa mod kegagalan yang berbeza daripada galas standard:

Mod kegagalan	Kekerapan galas standard	Kekerapan galas dinding nipis
Keletihan	Sederhana	Lebih rendah (kerana beban yang dioptimumkan)
Kerosakan pemasangan	Rendah	Lebih tinggi (memerlukan lebih banyak penjagaan)
Kegagalan pencemaran	Tinggi	Sangat tinggi (lebih sensitif)
